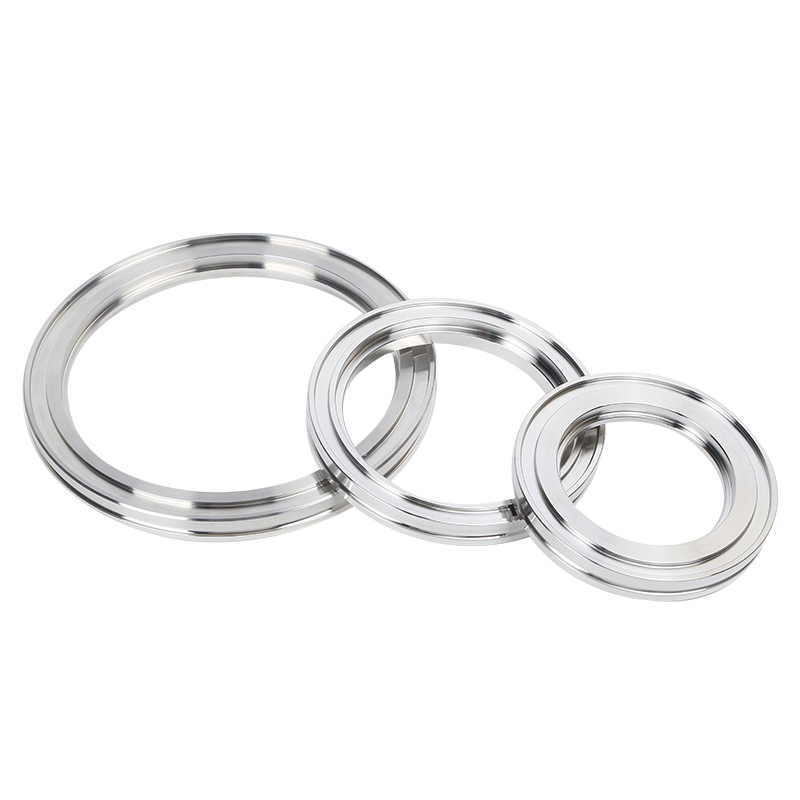

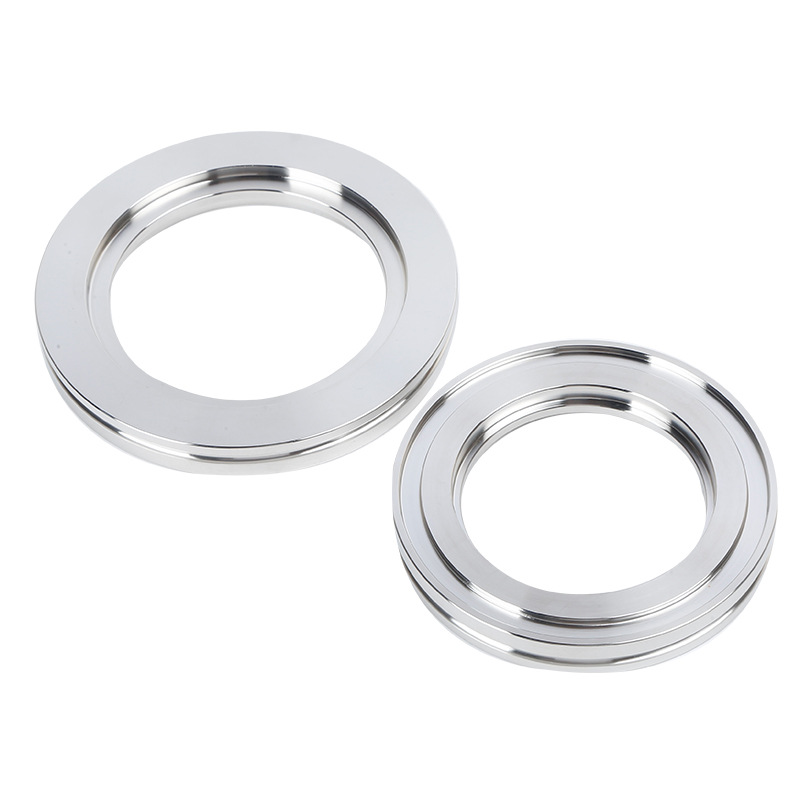

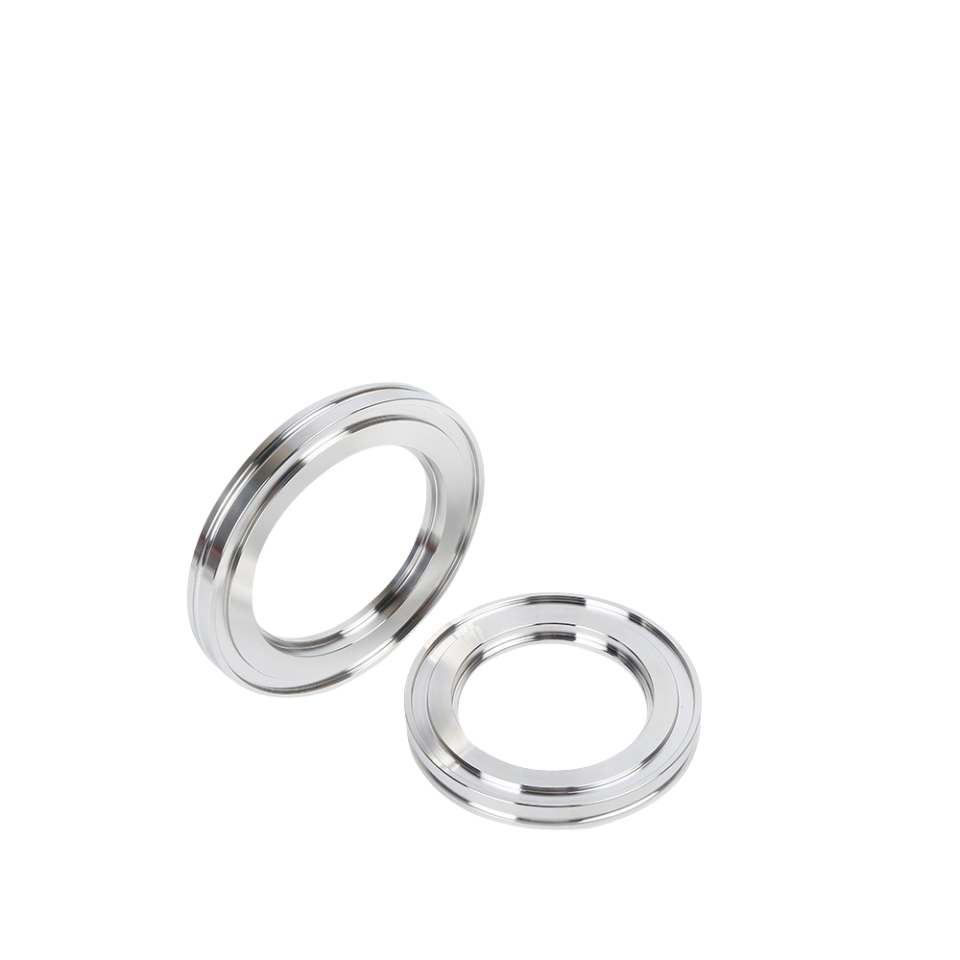

不锈钢 ISO-K 爪夹式镗孔法兰焊接盲板法兰

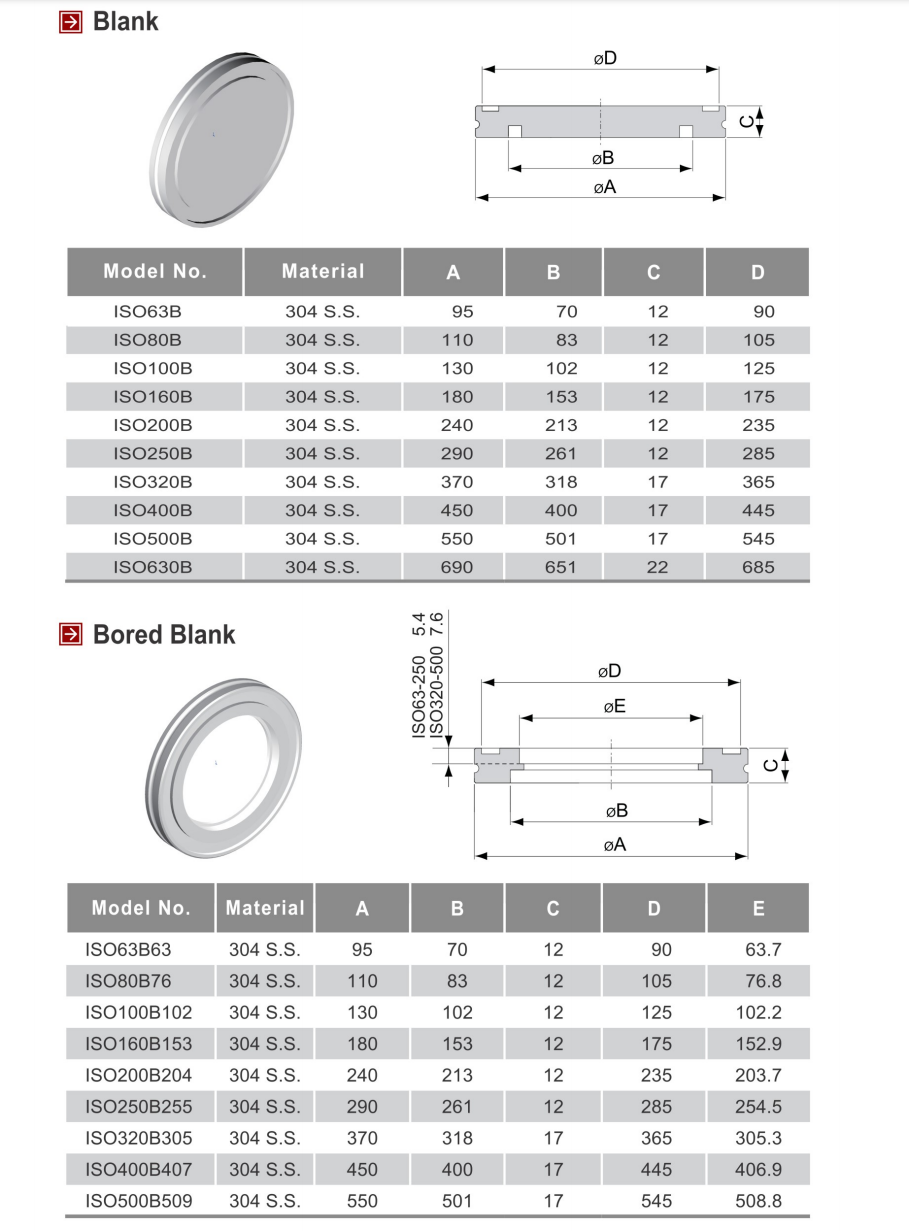

法兰采用“无性别”设计，密封件对称，因此各部件可旋转。使用 ISO 组件，系统组装快捷高效。图 1 显示了 10、16、25、40 和 50 号法兰的 ISO 尺寸。本目录中所有标称直径为 10、16、25、40 和 50 的 ISO-KF 法兰均采用这些尺寸。

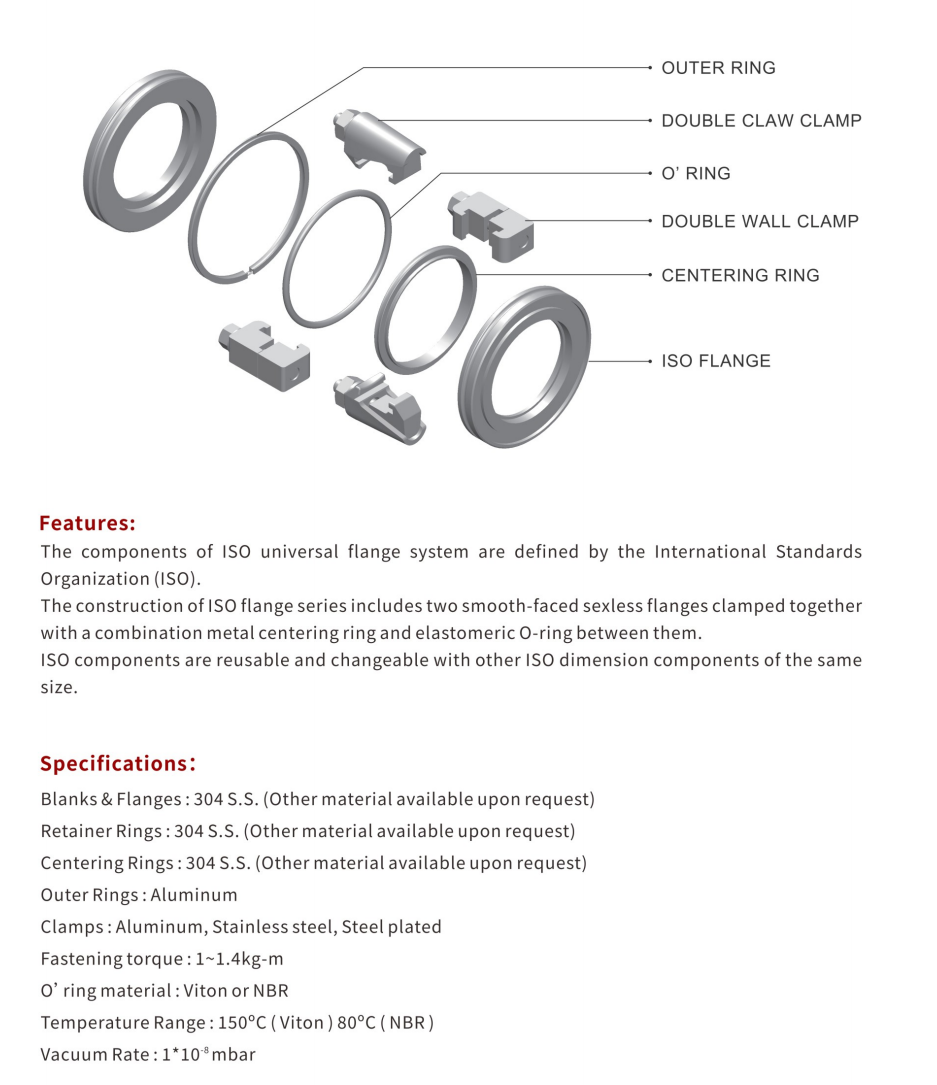

 可选的紧固件法兰通过夹具连接在周边。

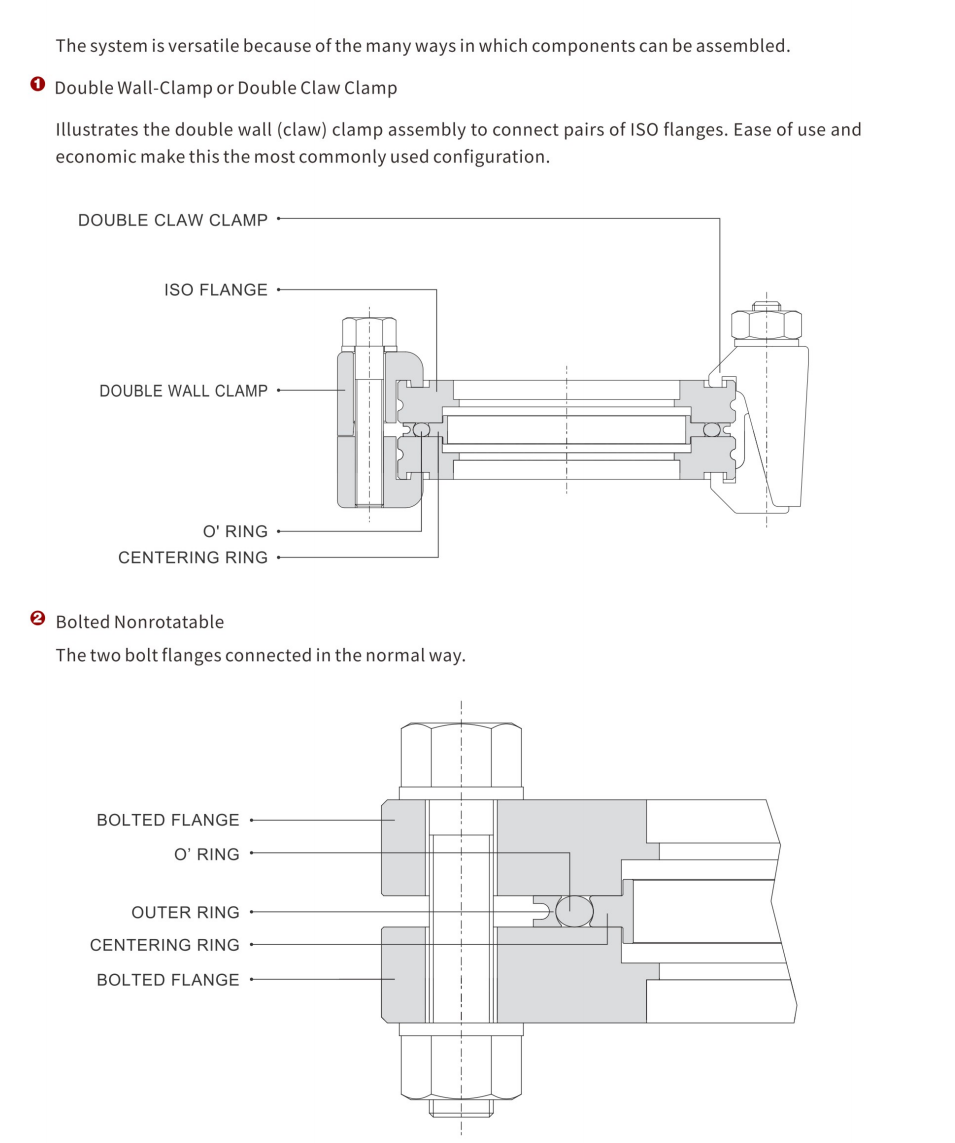

当连接一对OF法兰时，使用双爪夹具。
单爪夹具用于将OF法兰连接到泵或闸阀上带螺纹的不可旋转法兰上。这种紧固方式允许OF法兰旋转，以便于部件对准。此外，还可以使用可旋转螺栓环，通过螺栓将OF法兰固定到不可旋转法兰上。
挡圈可防止OF法兰从螺栓环中滑脱。不可旋转的ISO法兰采用螺栓组装。
它们不允许旋转配合法兰上的螺栓孔来对齐部件。
