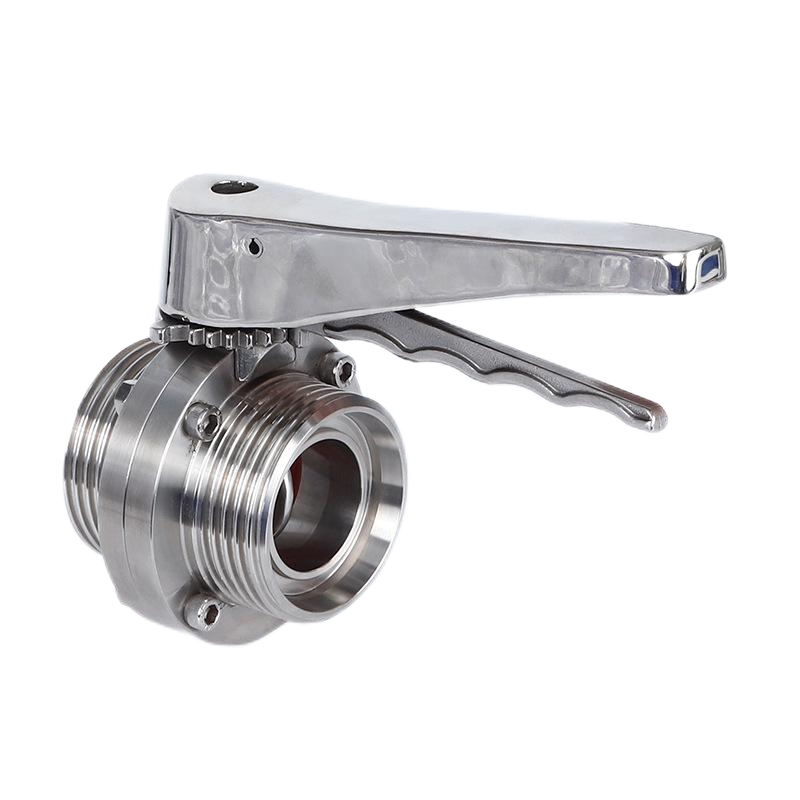

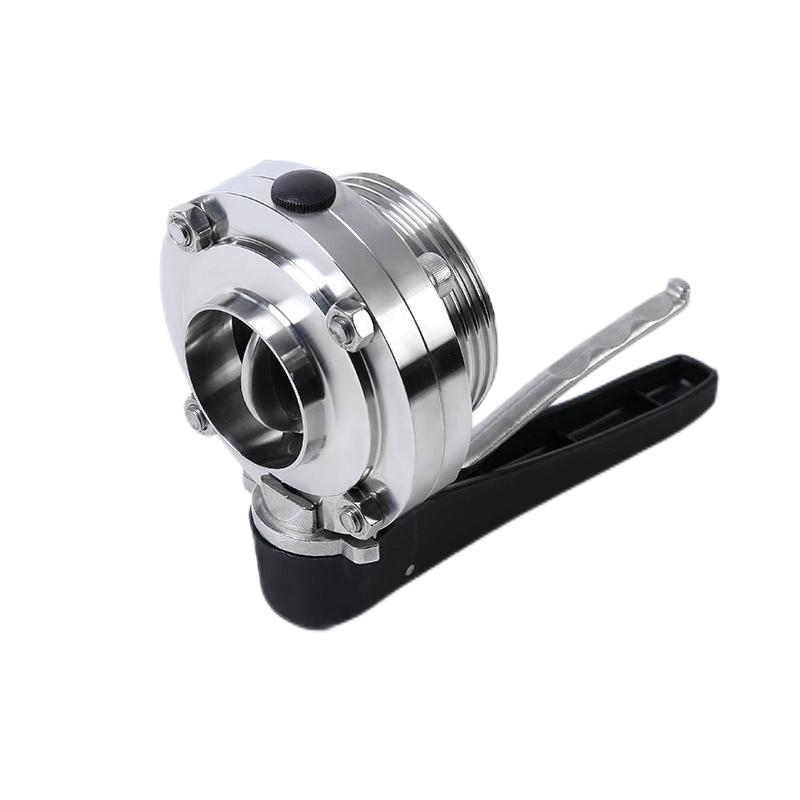

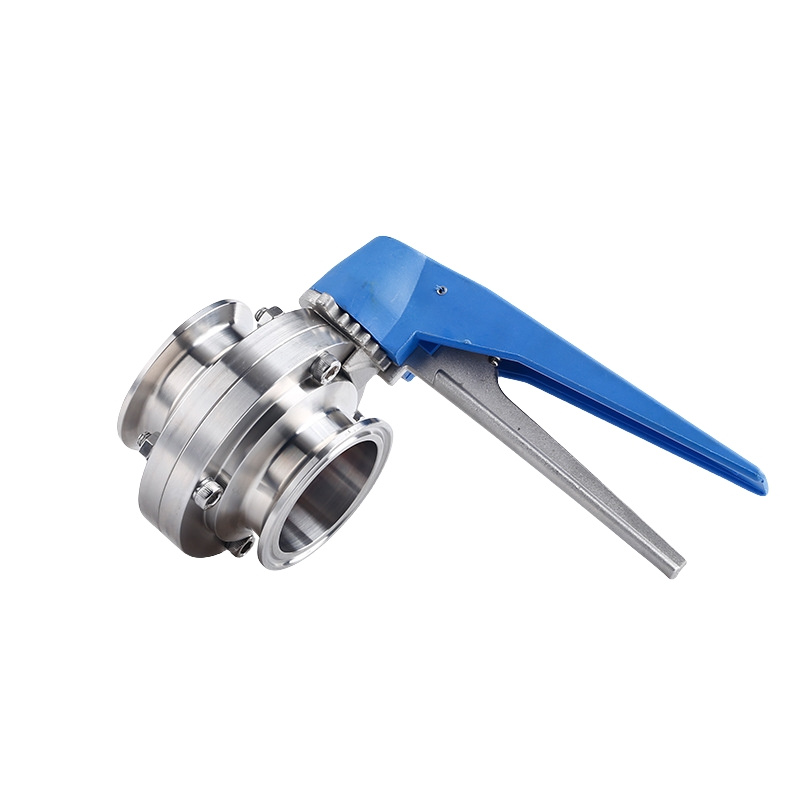

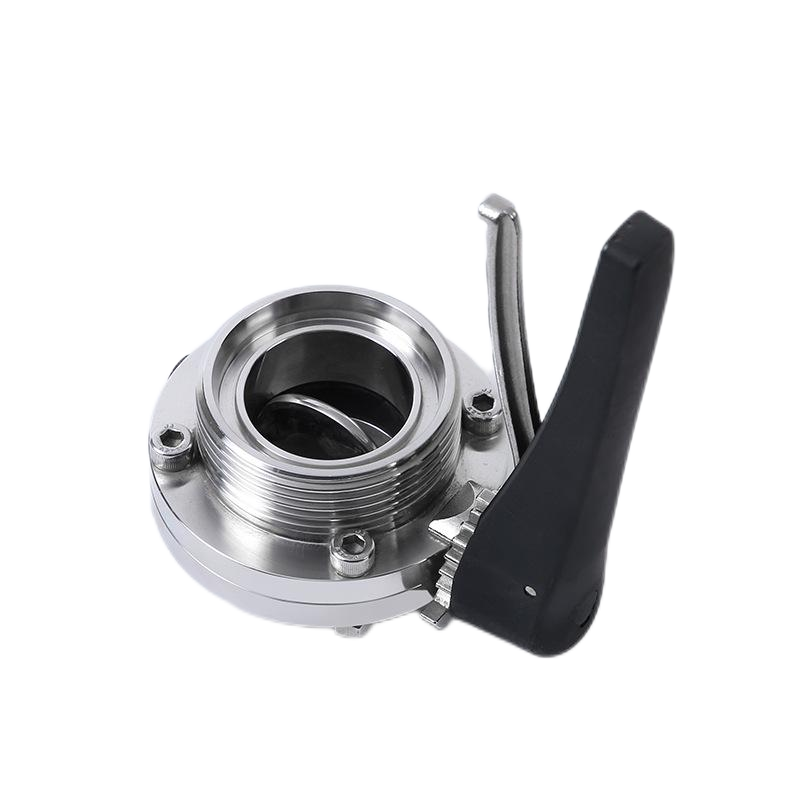

带塑料/不锈钢多位置手柄的手动蝶阀

BV系列蝶阀的设计旨在满足食品饮料、乳制品、酿造、制药、生物制药和化工等各个行业的严格要求。

联系我们

产品详情

应用

BV系列蝶阀是一种高效的流量控制装置，旨在精确调节管道中的流体流量，并能有效开启或关闭流体通道。该阀门广泛应用于食品饮料、乳制品、酿造、制药、生物制药和化工等众多行业的各种不锈钢管道系统中。其设计不仅确保了流体的顺畅流动，而且满足各行业严格的卫生和安全要求，使其成为这些行业不可或缺的关键部件。

主体材料：AISI-304 或 AISI-316L

垫片材料：硅胶、EPDM、VITON、NBR。阀座和垫片符合FDA 21CFR177.2600标准。

可选标准：本产品提供多种标准选项，包括 DIN、SMS、ISO/IDF、BS/RJT 和 ASME/BPE，以满足不同市场和行业的需求。

尺寸范围：该蝶阀有多种尺寸可供选择，从 DN15 (1/2”) 到 DN250 (10”)，以确保能够适应各种管道系统的要求。

连接方式：该阀门支持多种端口连接方式，包括对接焊接、夹紧、外螺纹、螺母、衬管或法兰等。客户也可根据需求定制其他连接方式。

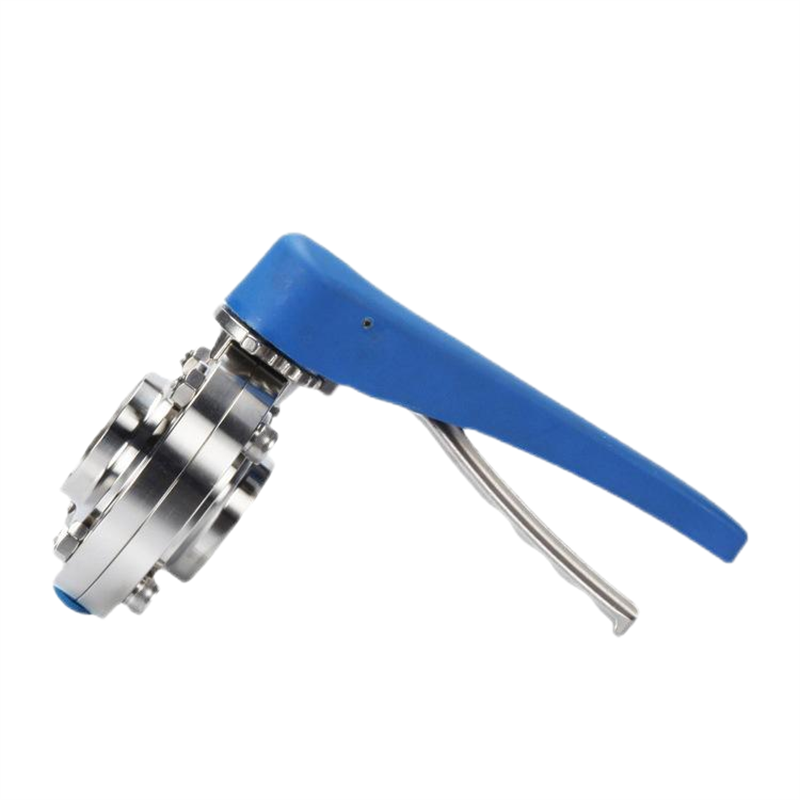

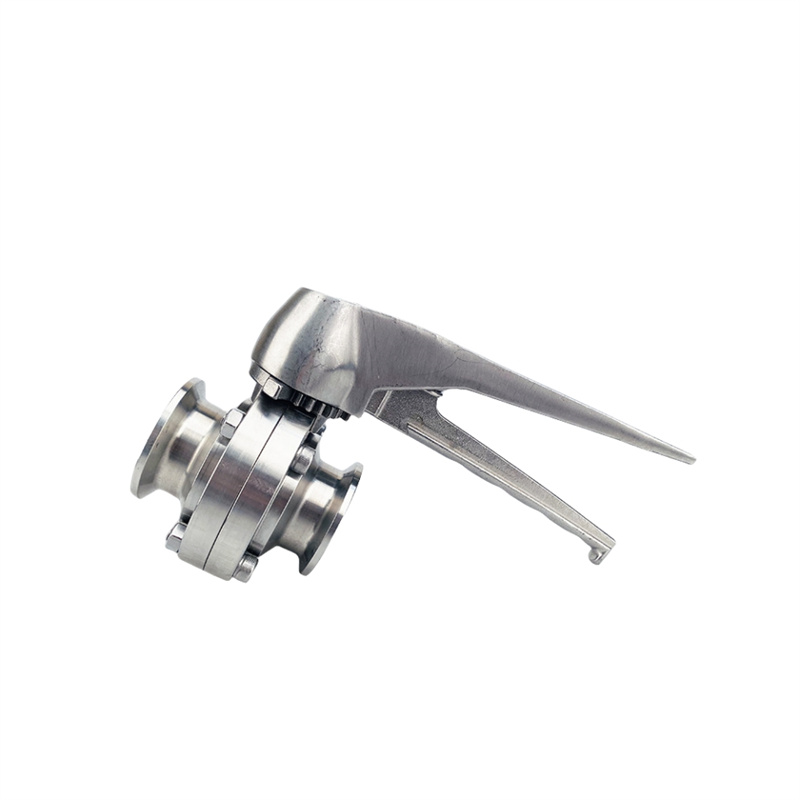

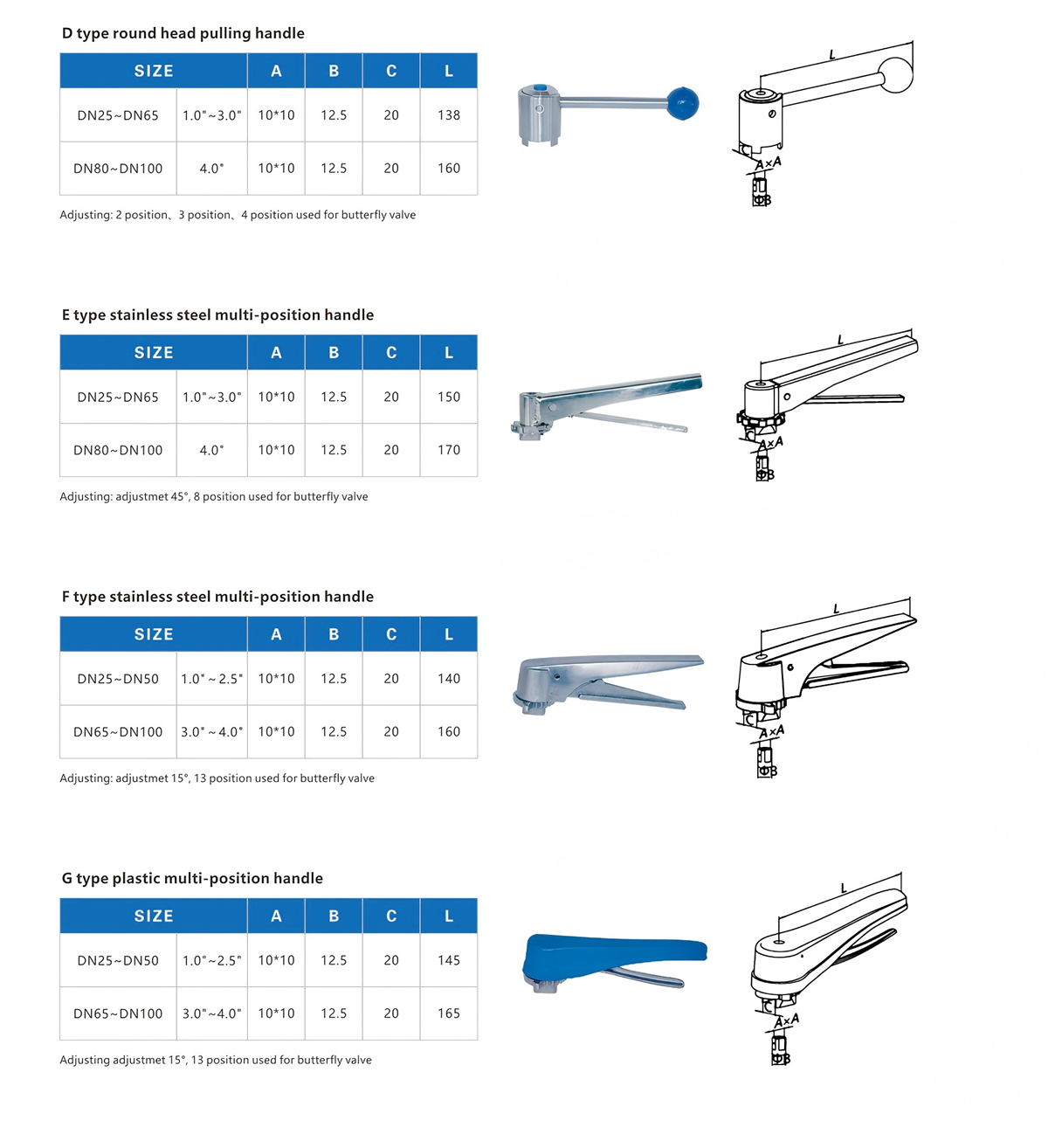

把手选择：把手可选择塑料拉手（2-4 个位置可选）或塑料/不锈钢把手（12 个位置可选），以便于操作和控制。

执行器类型：该蝶阀配备多种执行器选项，包括立式气动不锈钢执行器、卧式气动铝制执行器和电动执行器，以满足不同应用场景的需求。

控制系统：可选控制系统包括位置传感器、C-top 控制器和 AS-I 兼容的 C-top 控制器，以确保精确的流量控制和运行反馈。

互换性：手动手柄、气动执行器和电动执行器具有良好的互换性，使用户能够根据实际需要灵活选择和调整。

最大压力：10巴（145磅/平方英寸）DN25~100；8巴（120磅/平方英寸）DN125~150

温度范围：14 ~ 248°F (-10 ~ 120°C)，EPDM

表面处理：Ra 16 ~ 32µin (0.4 ~ 0.8µm)

气动执行器供气压力：70 ~ 115psi

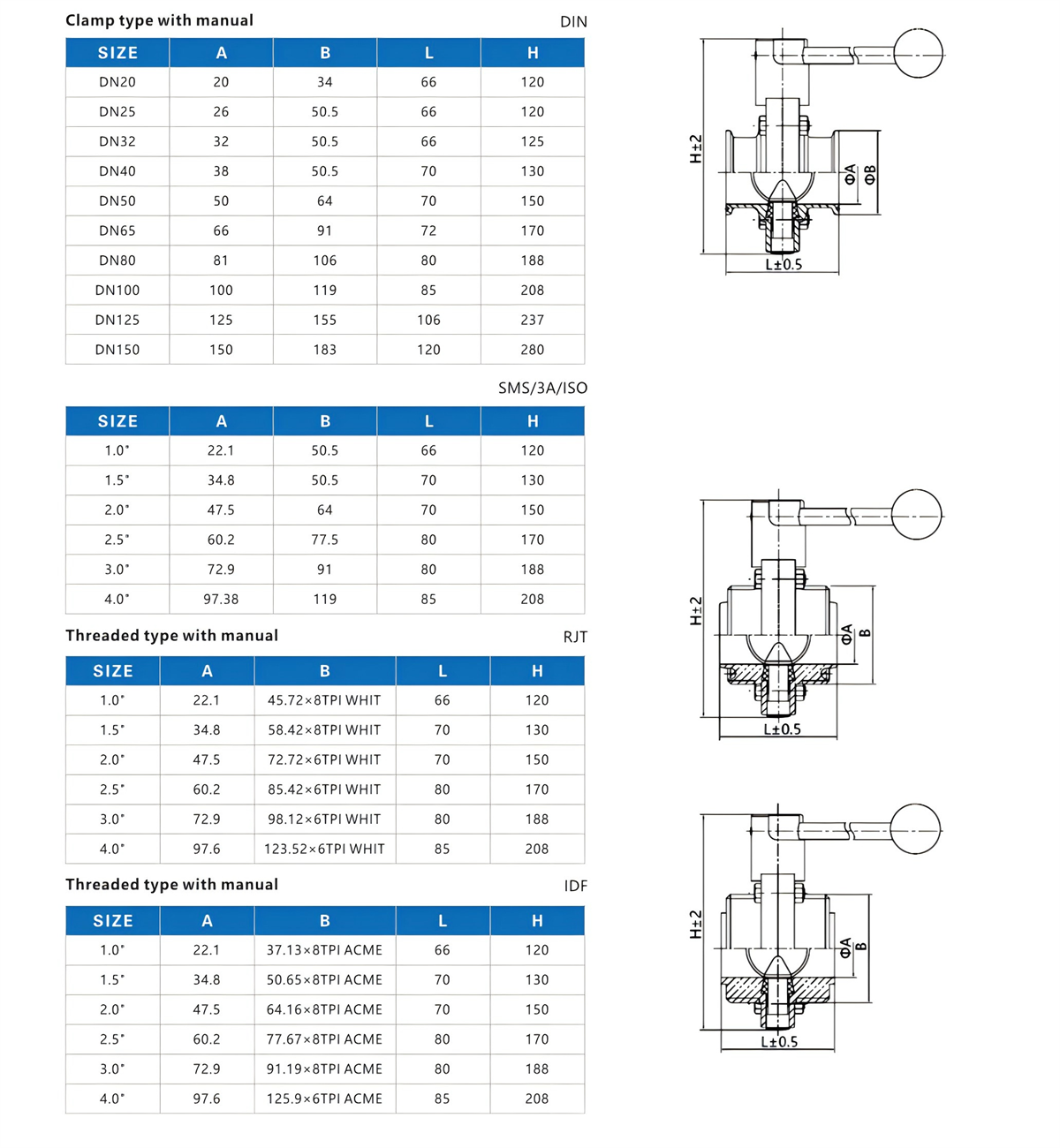

技术数据表
钢材	产品钢件	AISI 316L / 304 锻造 (1.4306 / 1.4404)	提供材料检验报告
	其他钢制部件	AISI 304
密封材料	标准	EPDM	所有密封材料均符合FDA 21CFR117.2600标准
	选项	VMQ/FPM
压力	工作压力	≤10巴（145磅/平方英寸）
	气动执行器的供气压力	5～8巴（70～116磅/平方英寸）
温度	工作温度	EPDM：-10 ~ 120°C (14 ~ 248°F)；VMQ：-50 ~ +180°C (-58 ~ 356°F)；FPM：-30 ~ +230°C (-22 ~ 446°F)。其他材料可按需提供。
	灭菌温度	302°F (150°C，最高 20 分钟)
表面处理	内表面处理	Ra 16 ~ 32µin (0.4 ~ 0.8µm)
	外表面处理	Ra32 ~ 64µin (0.8 ~ 1.6µm)
联系	焊接直径	焊接端：DIN 11850-2 与 11850-1 / SMS / 3A / ISO 系列等。
	端部连接方式：对接焊、卫生卡箍、内外螺纹、法兰、I型管或其他方式（可根据要求提供）。
