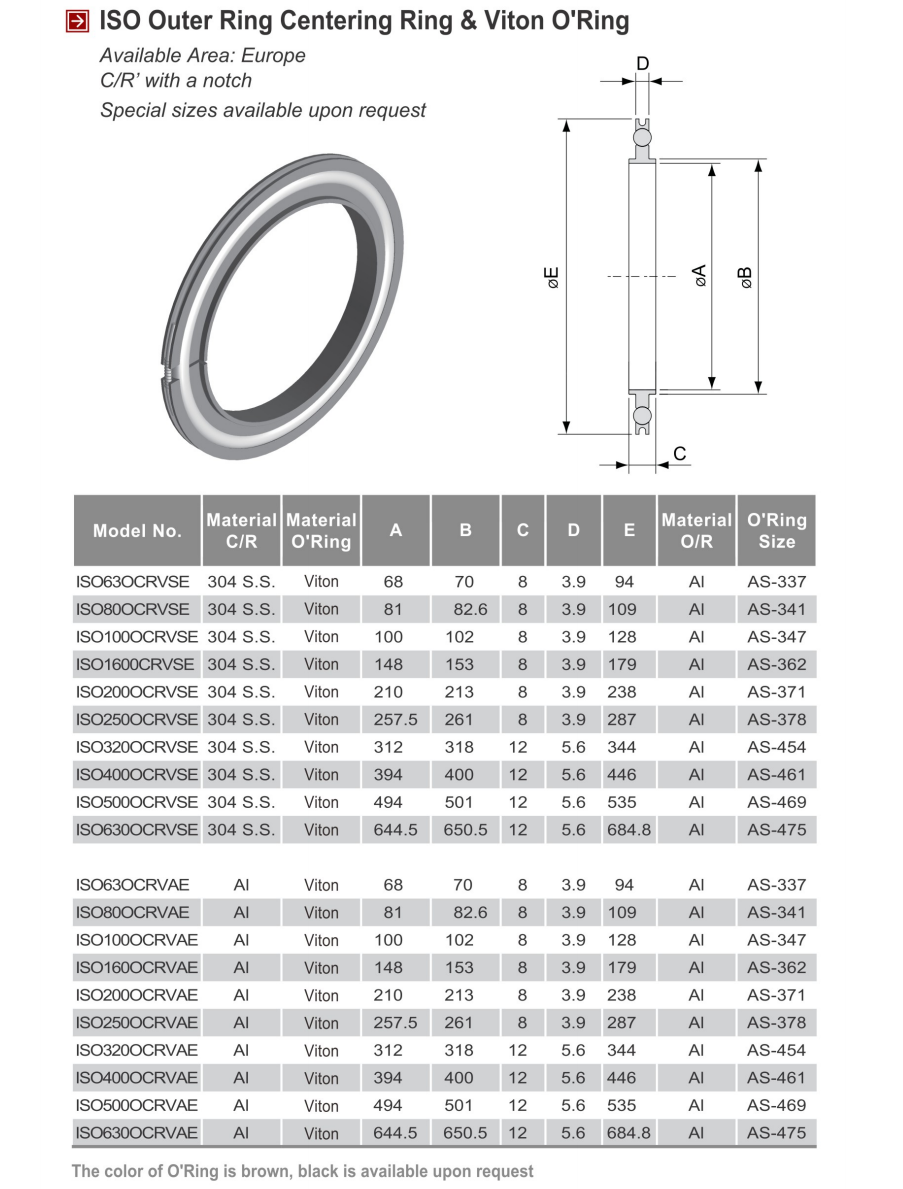

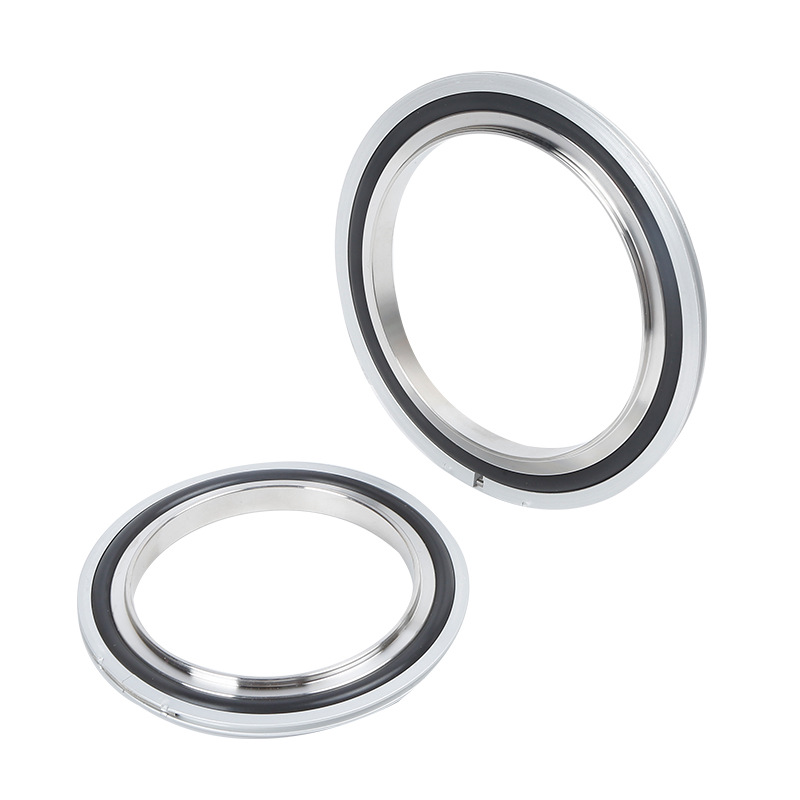

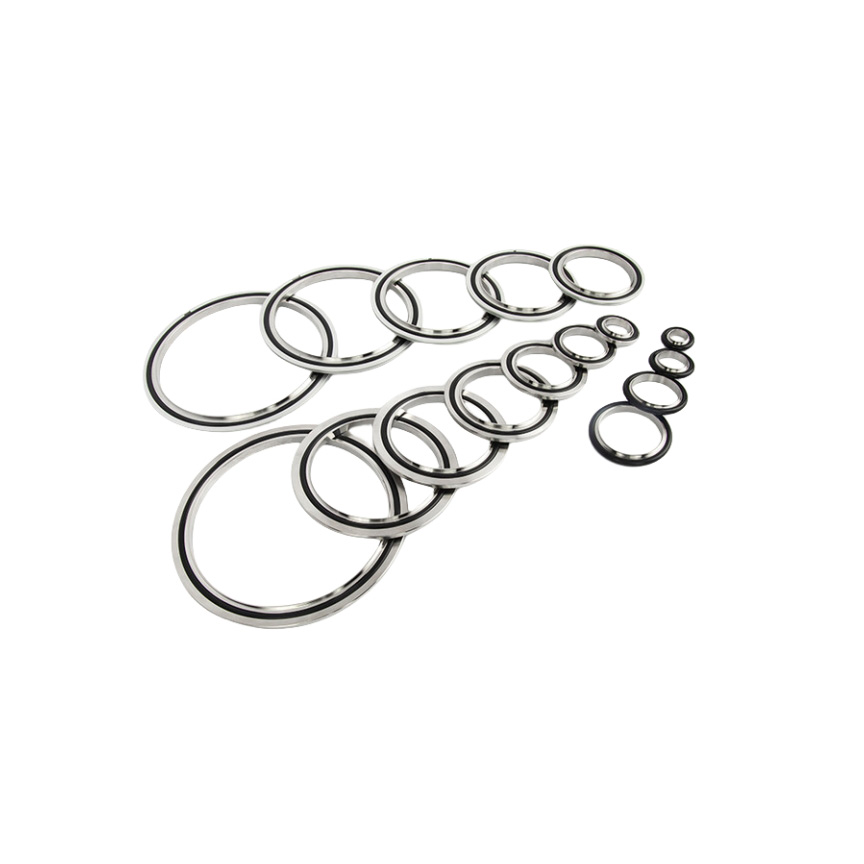

ISO外环中心环带O形圈

ISO-KF系统是一种模块化、模块化的管道系统构建方法。使用ISO组件有很多优点。由于组件尺寸标准化，特定尺寸的弯头、三通、十字接头或阀门可以互换使用。

这些法兰采用无性别设计，密封件对称，允许部件旋转。使用 ISO 标准部件可实现快速且经济高效的系统组装。图 1 显示了 10、16、25、40 和 50 号法兰的 ISO 尺寸。本目录中所有标称直径的 ISO-KF 法兰均采用相同的尺寸。

可选的紧固法兰通过卡箍固定在周边。双爪卡箍用于连接一对OF法兰，而单爪卡箍则用于将OF法兰连接到泵或闸阀上带螺纹的不可旋转接头上。这种紧固方式允许OF法兰旋转，从而简化了部件对准。此外，还可以使用可旋转的螺栓环，通过螺栓将OF法兰连接到不可旋转的法兰上。

挡圈可防止OF法兰从螺栓环中滑脱。不可旋转的ISO法兰通过螺栓固定，不允许配合法兰上的螺栓孔旋转以进行部件对准。
