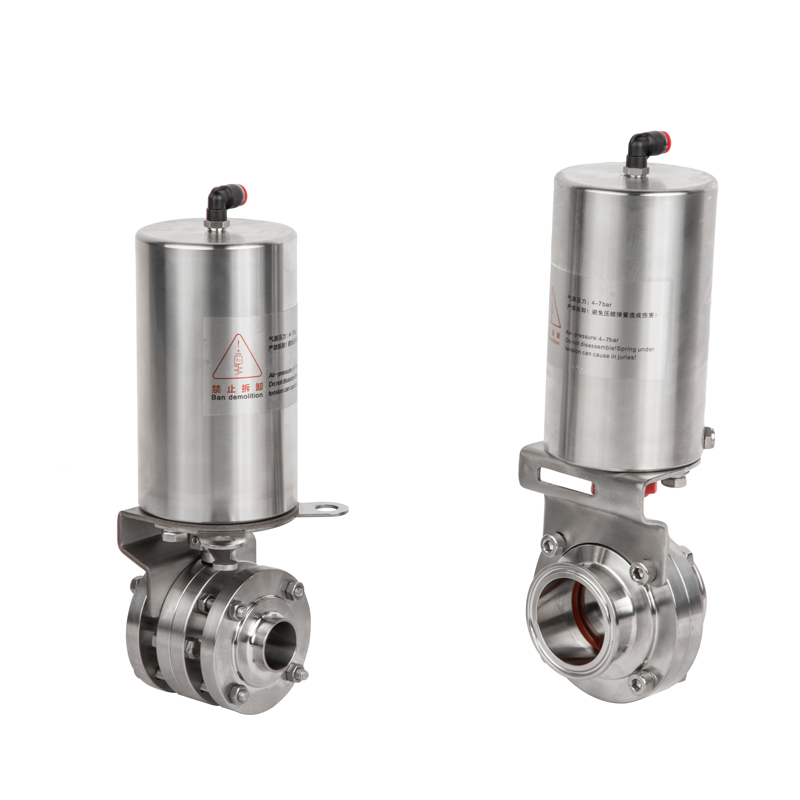

食品和葡萄酒卫生级不锈钢气动蝶阀
应用
适用于对压降要求较低的系统中的开关或调节控制。
这种设计常用于调节或隔离各种行业的流体流动，例如化工、食品和制药加工。
1. 圆盘机构：该阀门采用圆盘结构，圆盘绕轴旋转，以允许或阻止流体流动。
2. 气动驱动：通过气压控制，实现快速高效的自动化。
3. 结构紧凑：与闸阀或截止阀等其他阀门类型相比，通常更轻巧、更紧凑。
材料
主体材料：AISI-304 或 AISI-316L
可采用不锈钢制造，确保耐腐蚀性和卫生标准，这对于食品、饮料和制药等行业尤为重要。
6.垫片材料：硅胶、EPDM、VITON、NBR。阀座和垫片符合FDA 21CFR177.2600标准。
这些阀门因其可靠性和易操作性，被广泛应用于水处理、食品饮料、制药和化工等众多行业。其简洁而高效的设计最大限度地降低了阀门两端的压降，从而确保了高效的流体动力学性能。

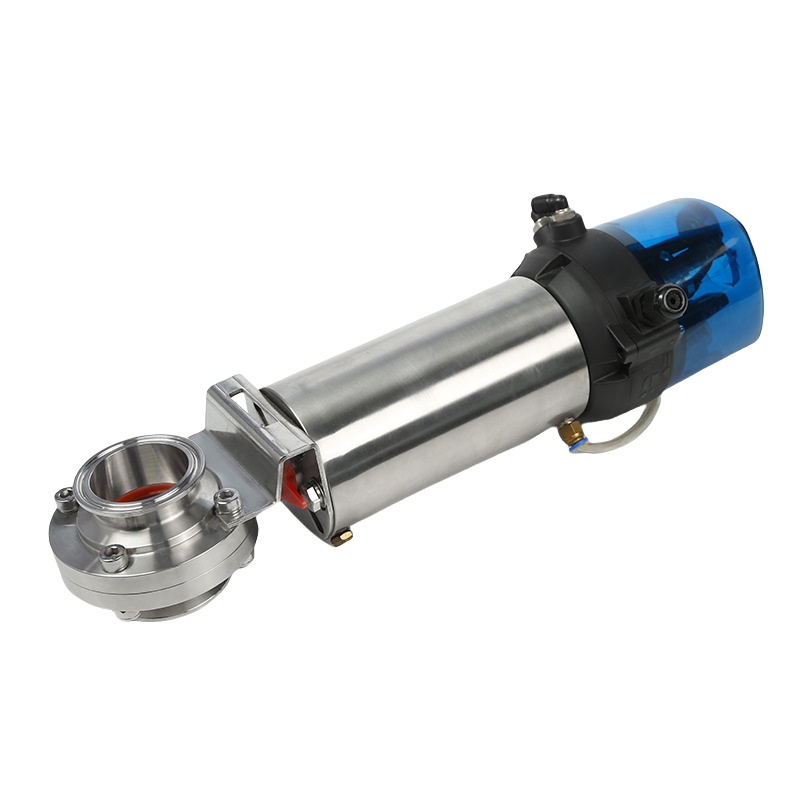

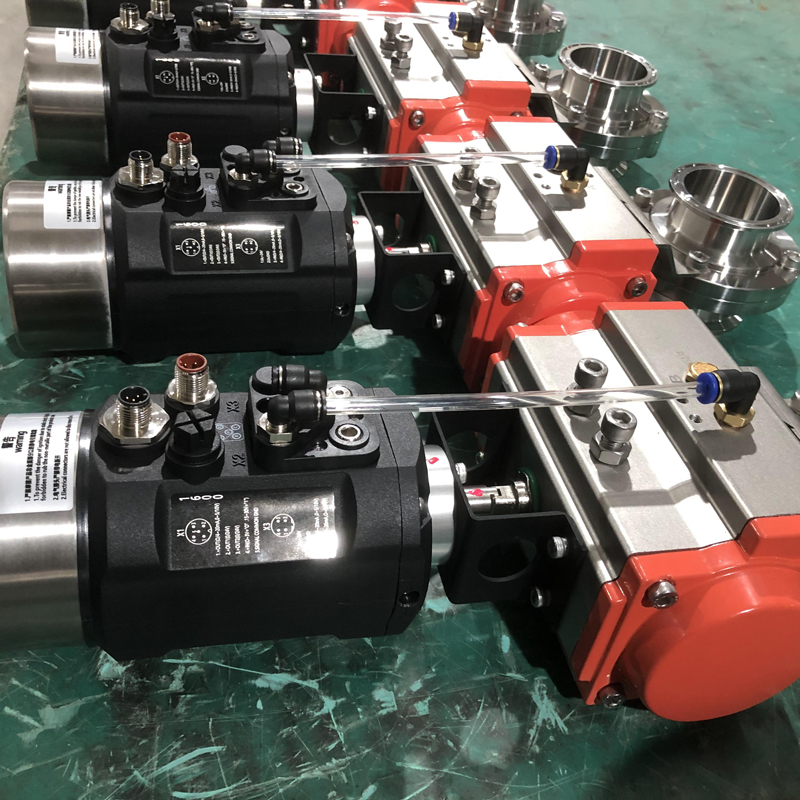

气动蝶阀可配备多种控制系统，例如位置传感器和控制器，以提高流量管理的自动化程度和精度。其紧凑的设计使其易于在狭小空间内安装，因此是新建项目和现有系统改造的理想选择。
气动蝶阀以其高效、可靠和适应性强的特点脱颖而出，成为许多需要精确流量控制的工业应用的首选解决方案。
标准设计

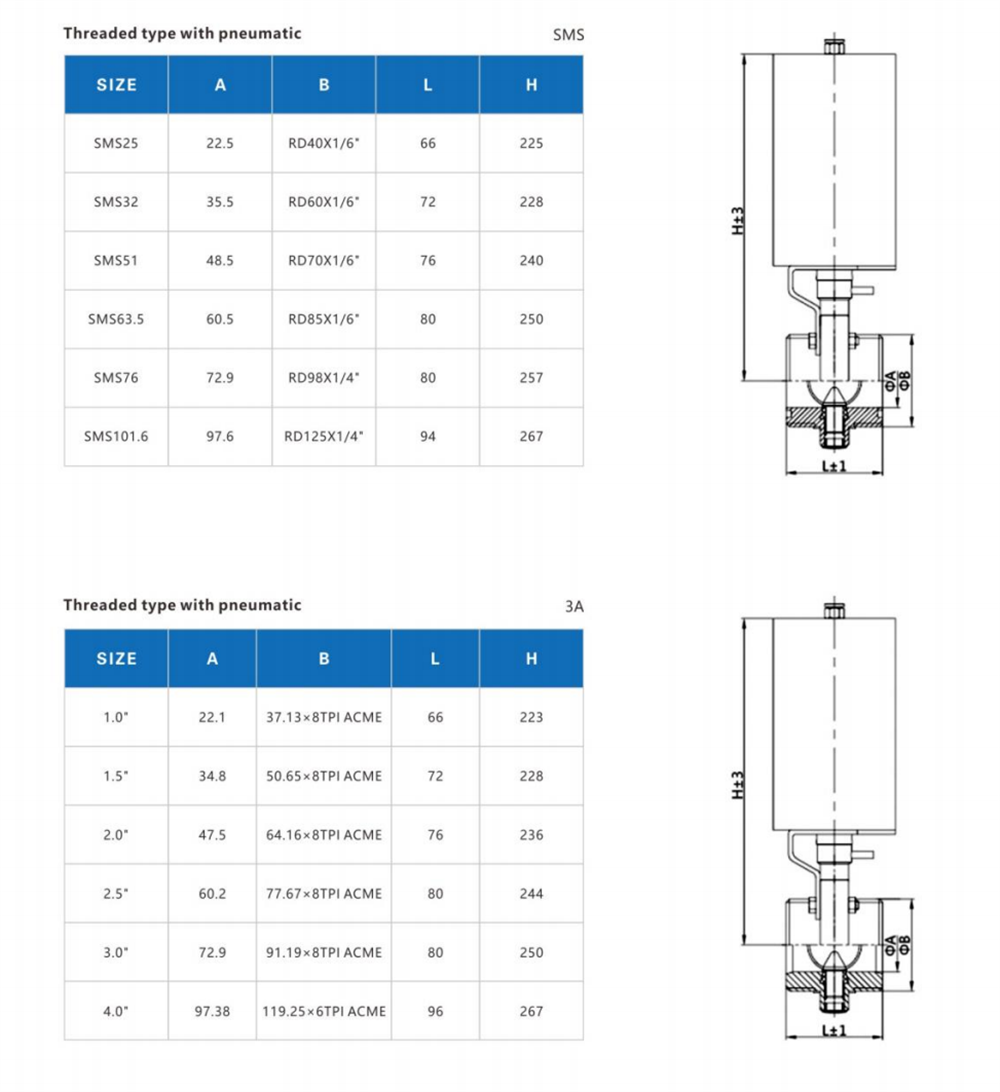

可提供的标准：DIN、SMS、ISO / IDF、BS / RJT 和 ASME / BPE。

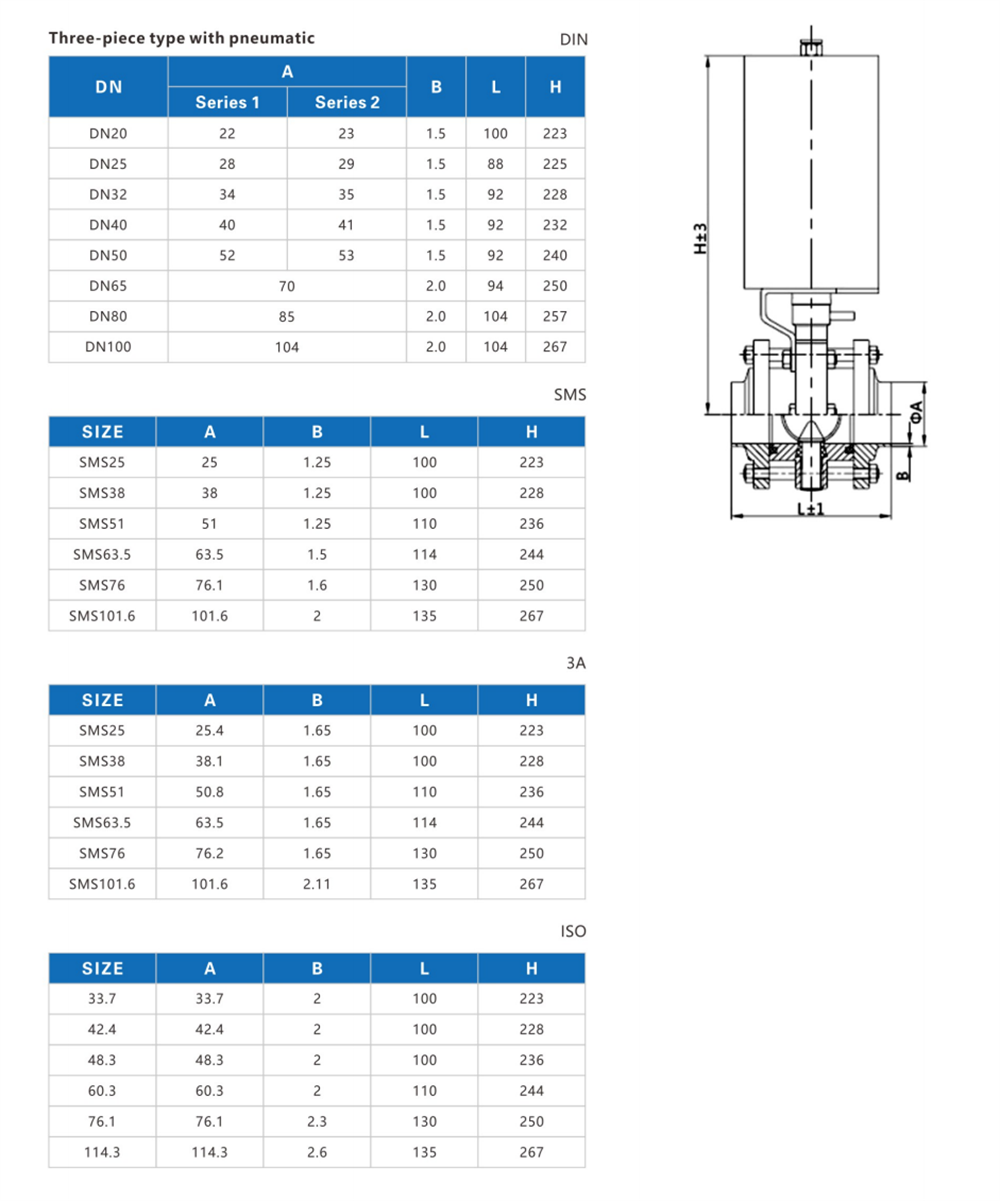

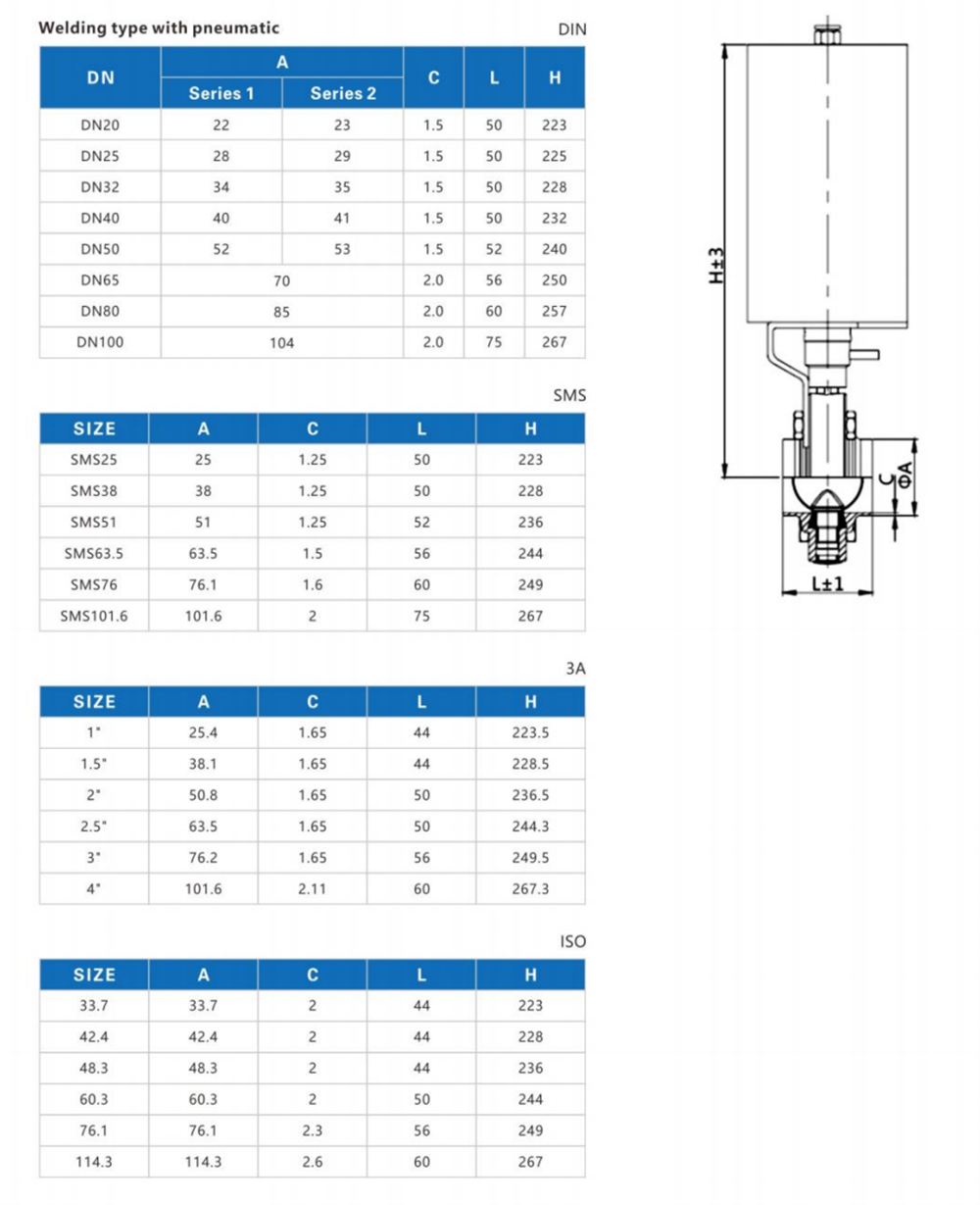

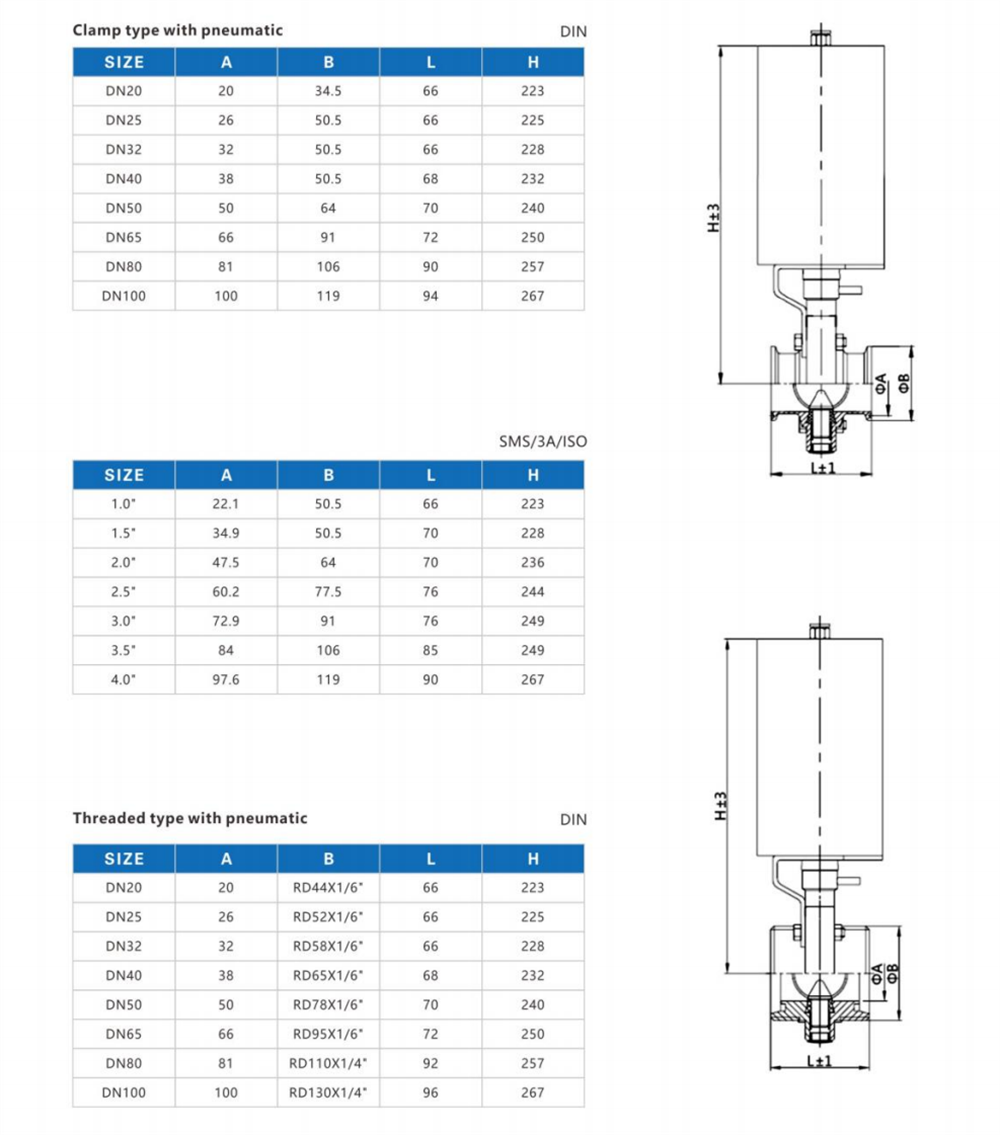

尺寸范围从 DN15 / 1/2" 到 DN250 / 10"

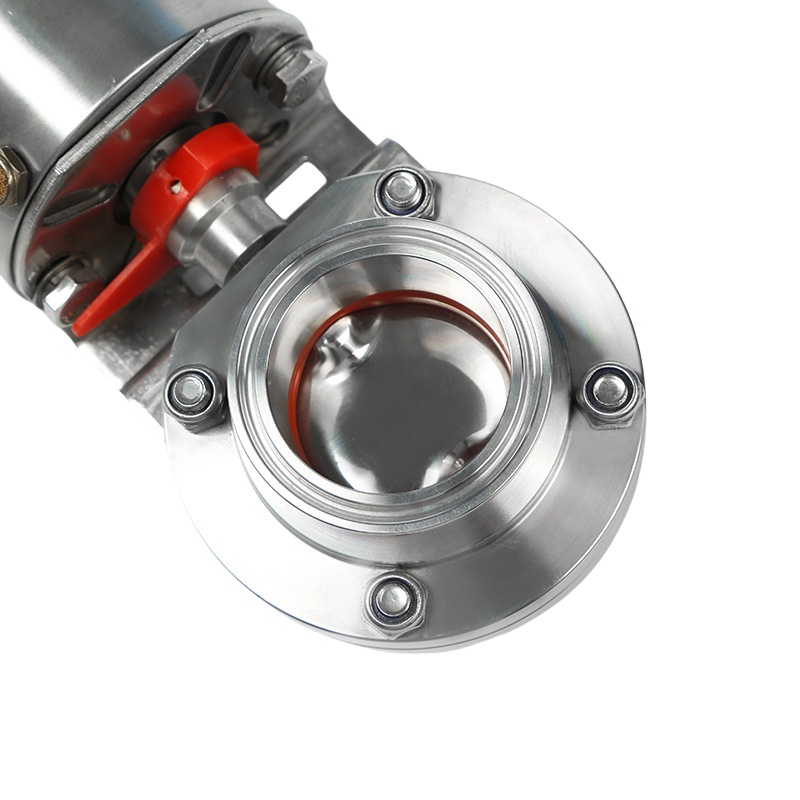

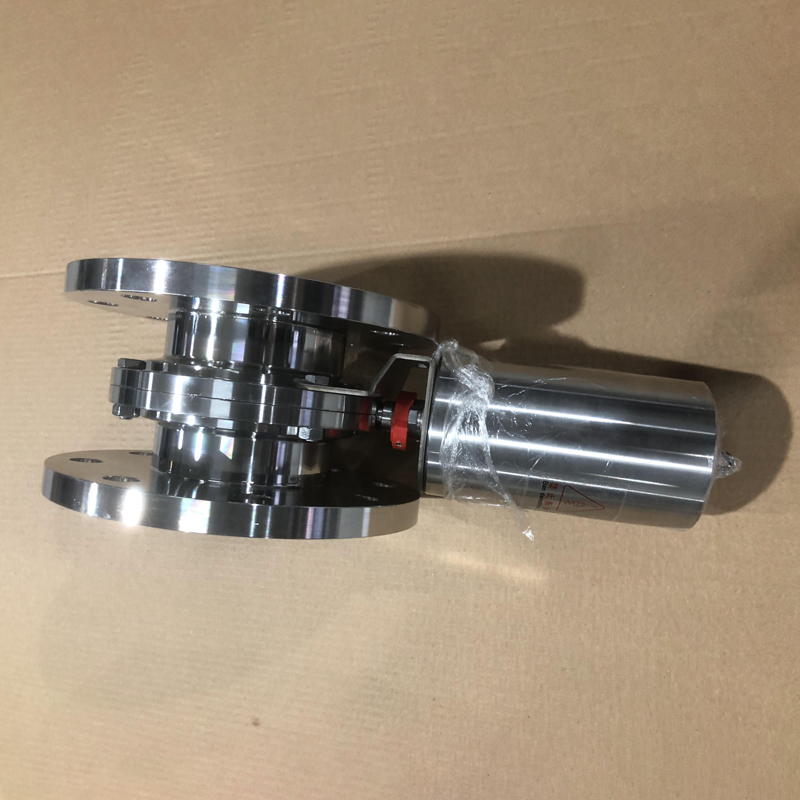

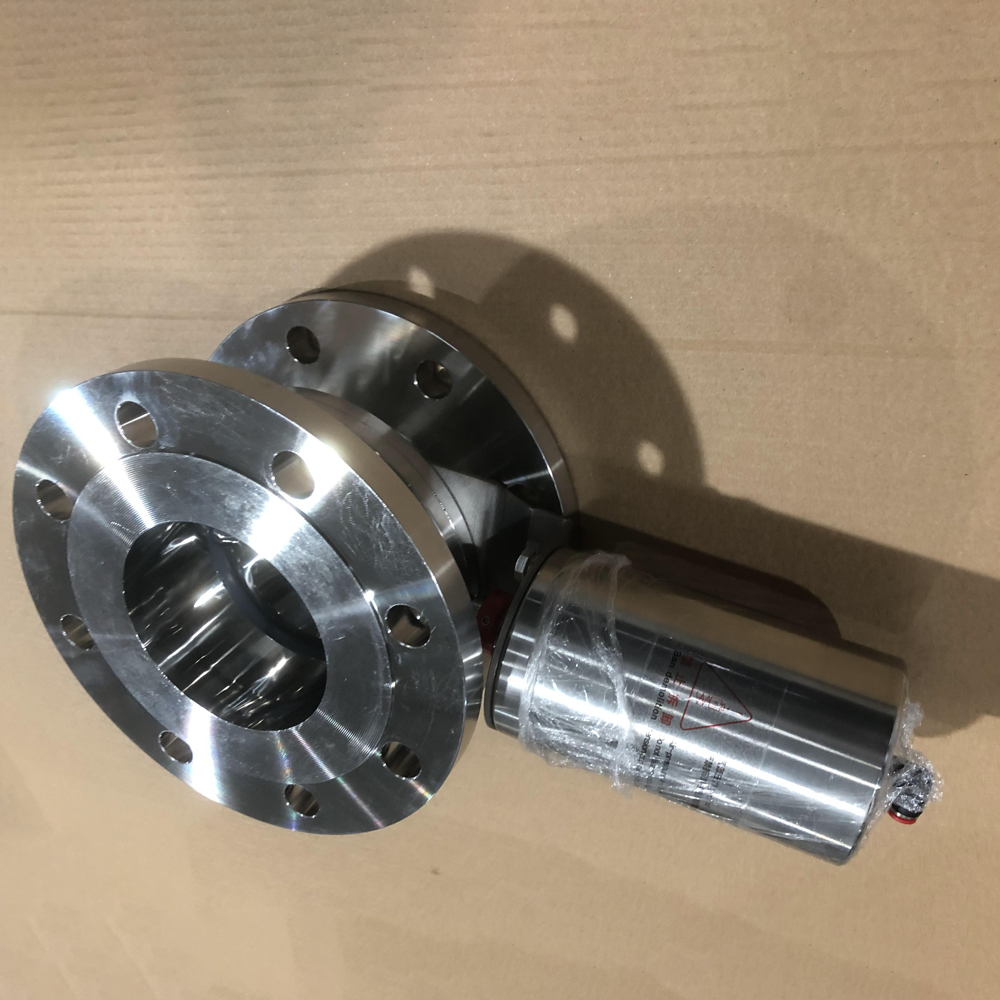

端部连接方式：对接焊、卡箍、公头、螺母、衬套或法兰或其他方式（根据要求）。

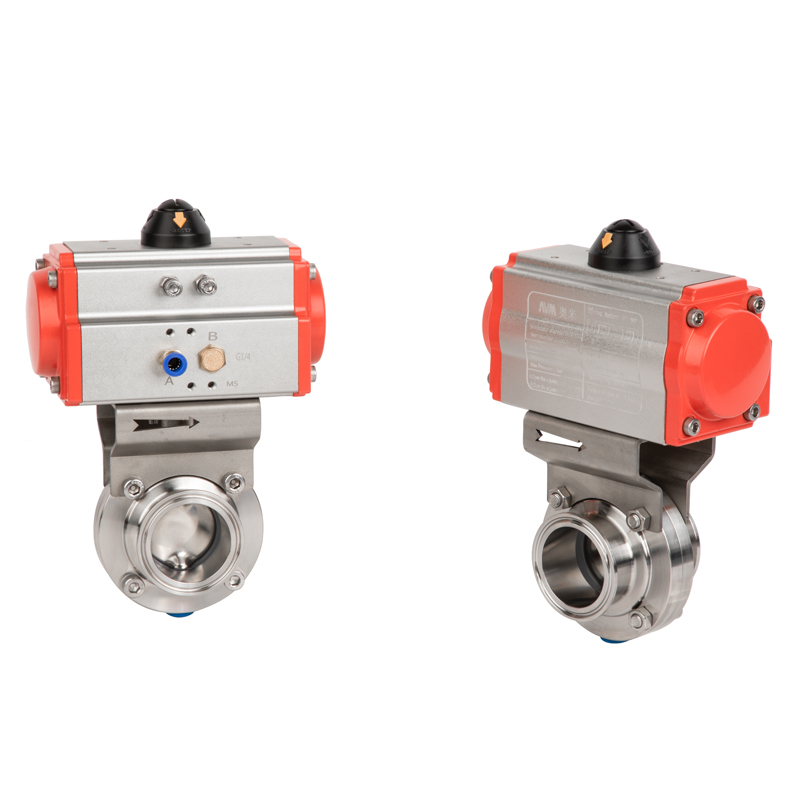

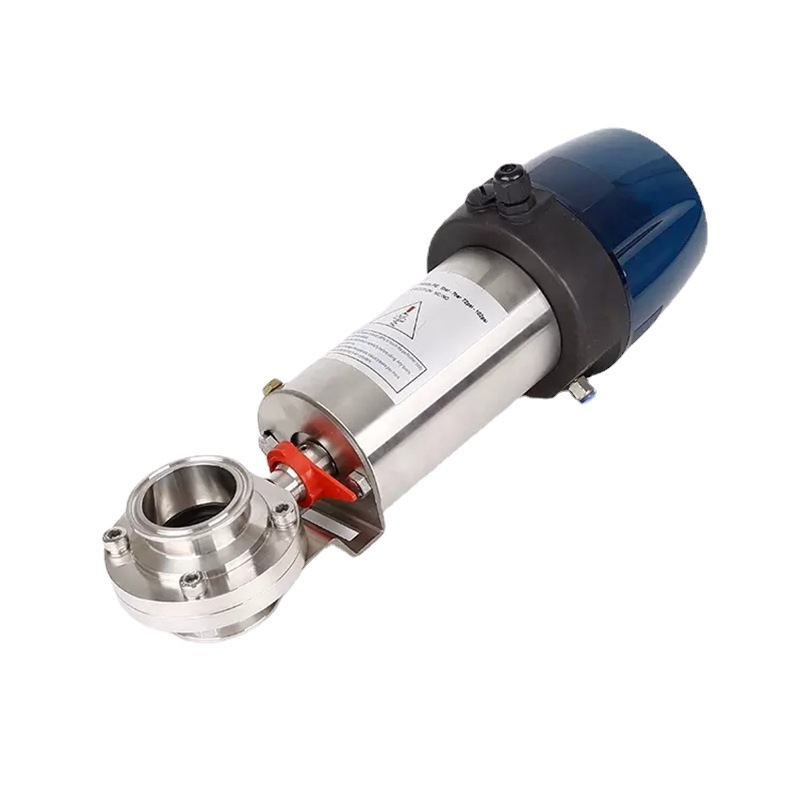

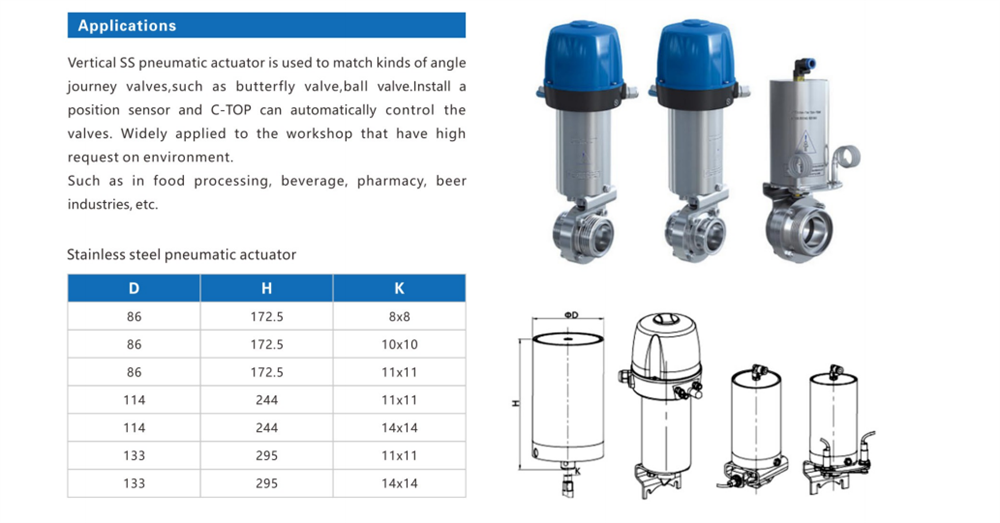

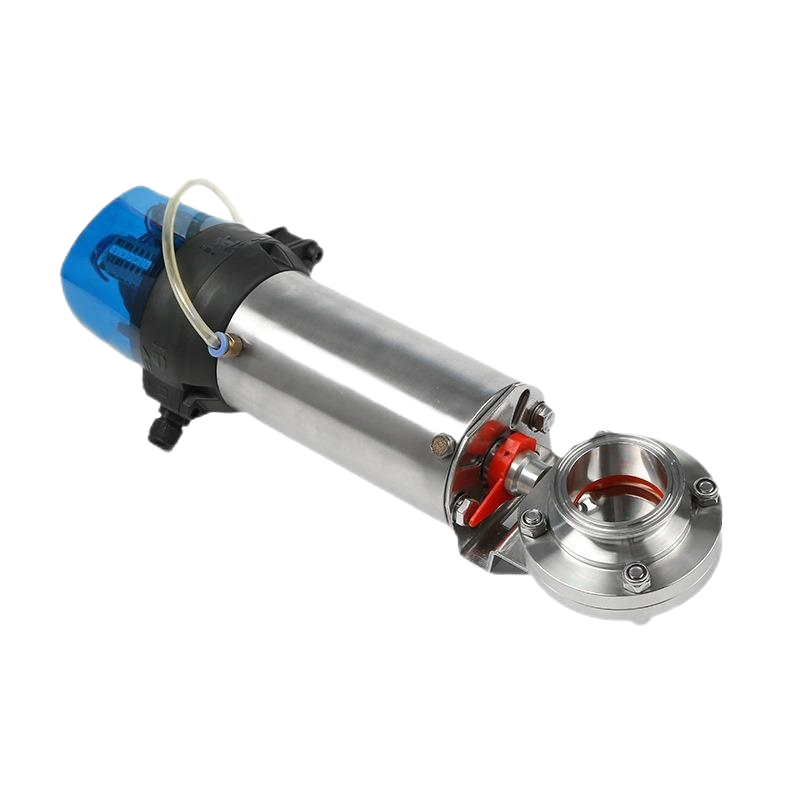

执行器：气动不锈钢执行器（立式）、气动铝制执行器（卧式）、电动执行器。
手动手柄、气动执行器和电动执行器可以互换使用。
技术规格
最大压力：该产品不同尺寸的最大工作压力为：DN25 至 DN100 可承受 10 巴（145 磅/平方英寸），而 DN125 至 DN150 可承受 8 巴（120 磅/平方英寸）。
温度范围：该阀门的额定温度范围为 14 至 248°F（-10 至 120°C），非常适合使用 EPDM 材料的应用。
表面处理：表面粗糙度处理达到 Ra 16 至 32µin（0.4 至 0.8µm），以确保良好的流体接触和清洁能力。
气动执行器供气压力：气动执行器的供气压力范围为 70 至 115psi，确保阀门稳定可靠运行。
| 技术数据表 | |||
| 钢材 | 产品钢件 | AISI 316L / 304 锻造 (1.4306 / 1.4404) | 提供材料检验报告 |
| 其他钢制部件 | AISI 304 | ||
| 密封材料 | 标准 | EPDM | 所有密封材料均符合FDA 21CFR117.2600标准 |
| 选项 | VMQ/FPM | ||
| 压力 | 工作压力 | ≤10巴（145磅/平方英寸） | |
| 气动执行器的供气压力 | 5～8巴（70～116磅/平方英寸） | ||
| 温度 | 工作温度 | EPDM：-10 ~ 120°C (14 ~ 248°F)；VMQ：-50 ~ +180°C (-58 ~ 356°F)；FPM：-30 ~ +230°C (-22 ~ 446°F)。其他材料可按需提供。 | |
| 灭菌温度 | 302°F (150°C，最高 20 分钟) | ||
| 表面处理 | 内表面处理 | Ra 16 ~ 32µin (0.4 ~ 0.8µm) | |
| 外表面处理 | Ra32 ~ 64µin (0.8 ~ 1.6µm) | ||
| 联系 | 焊接直径 | 焊接端：DIN 11850-2 与 11850-1 / SMS / 3A / ISO 系列等。 | |
| 端部连接方式：对接焊、卫生卡箍、内外螺纹、法兰、I型管或其他方式（可根据要求提供）。 | |||
