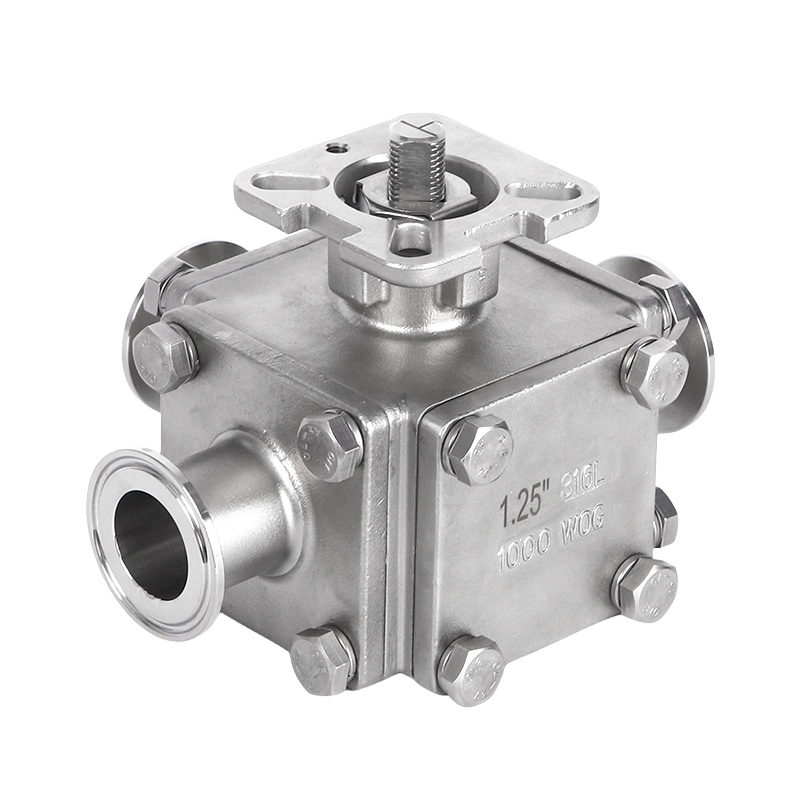

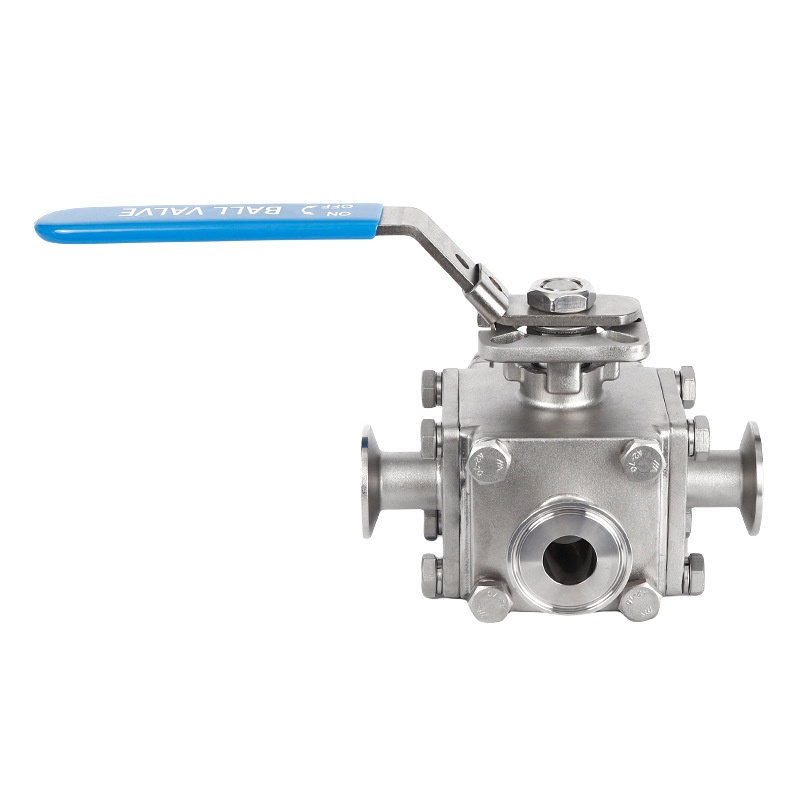

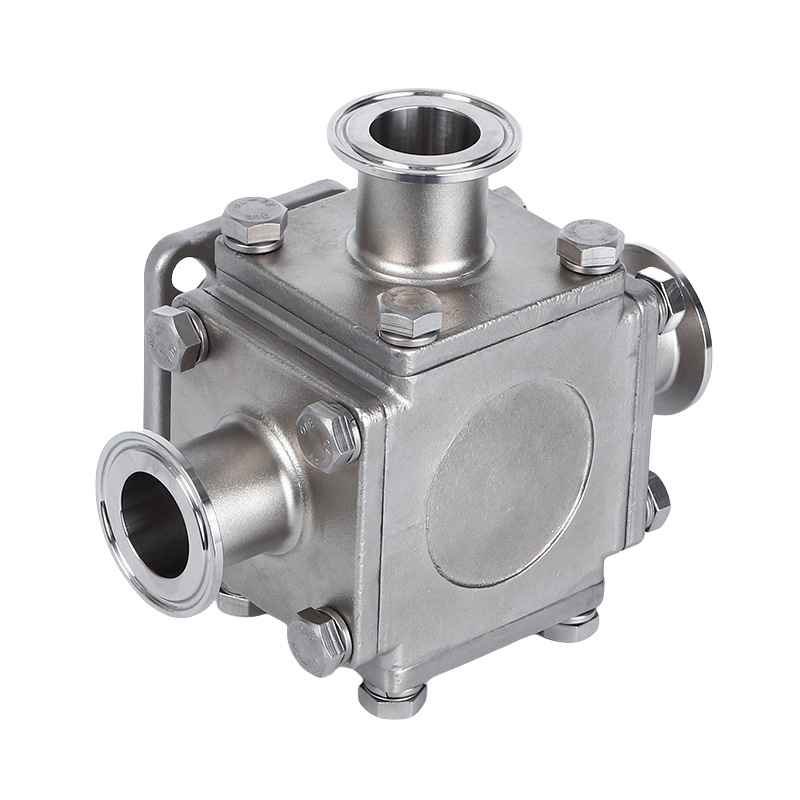

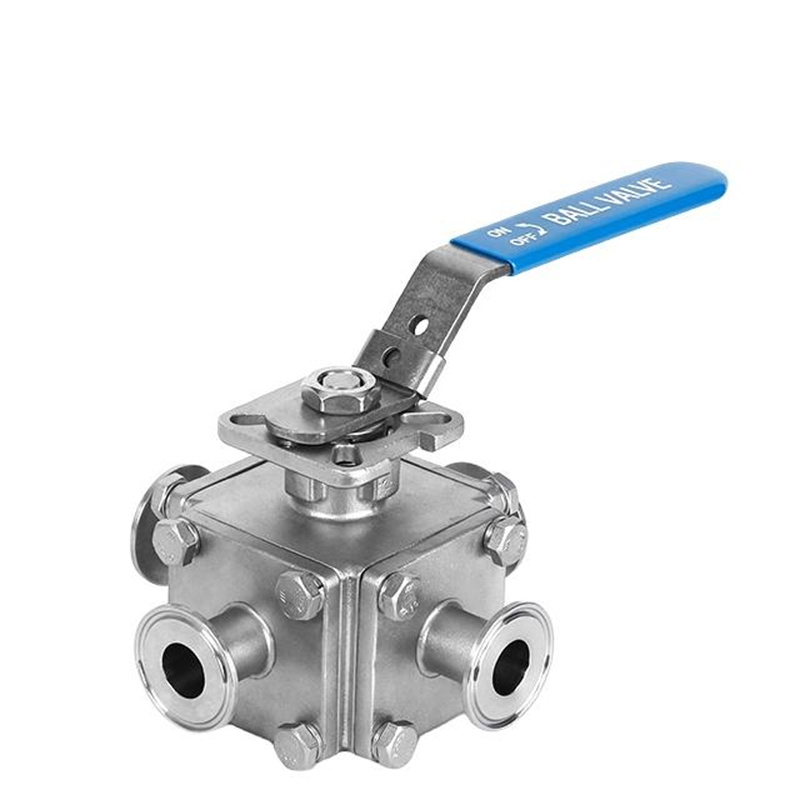

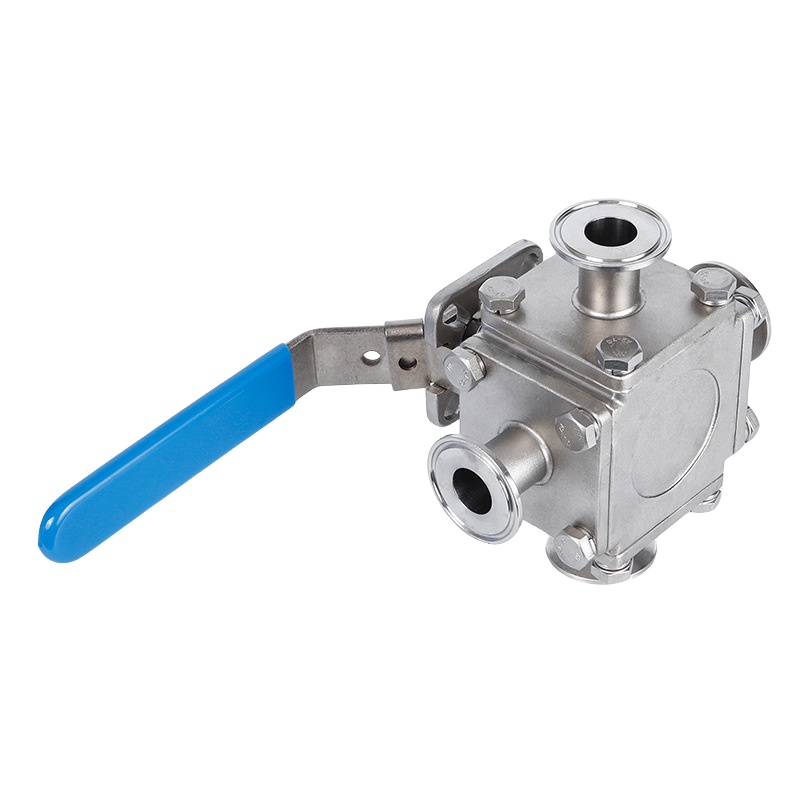

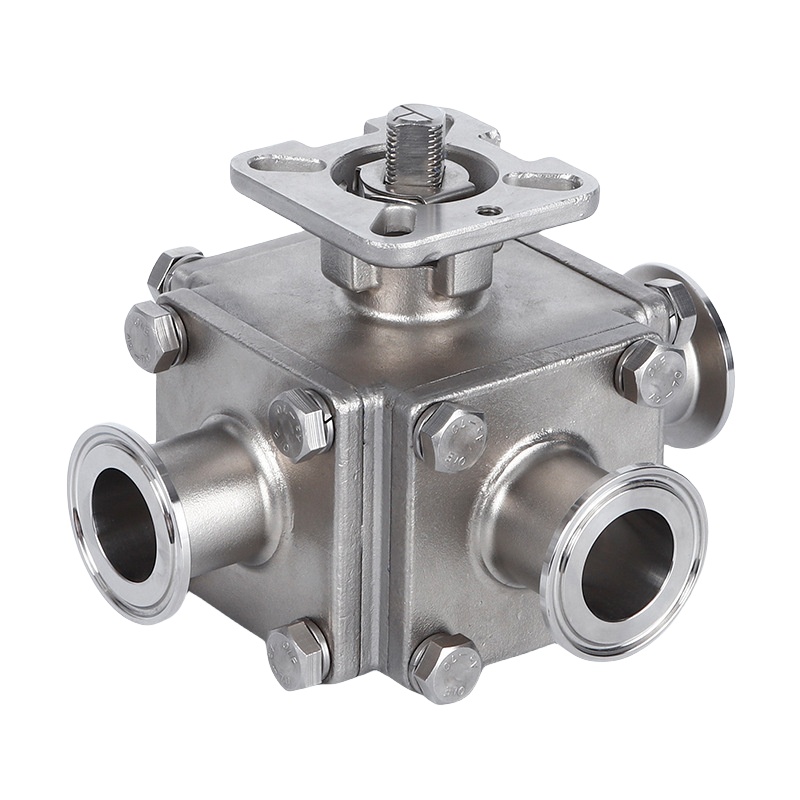

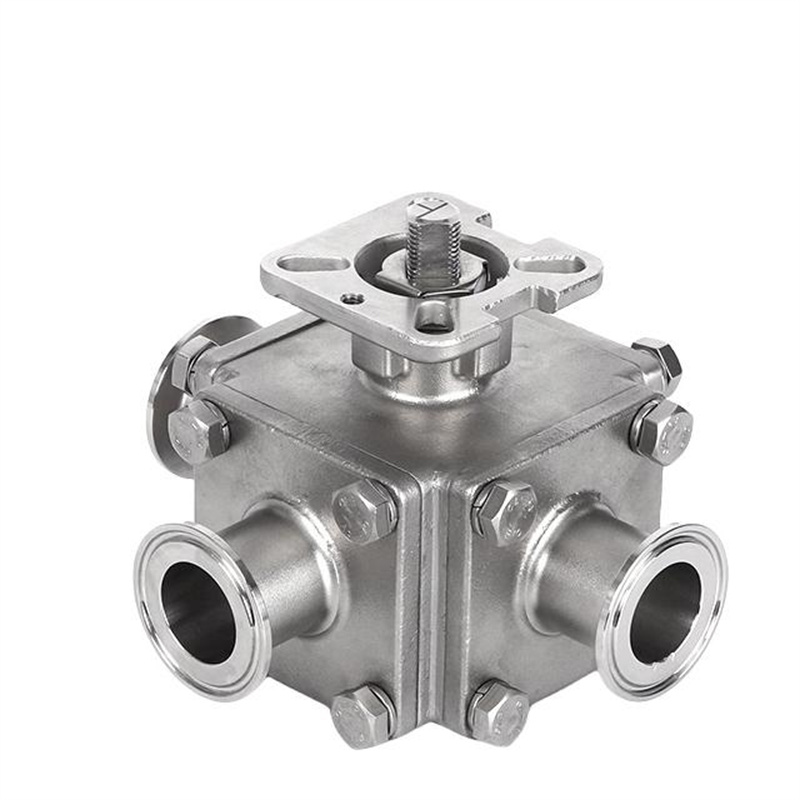

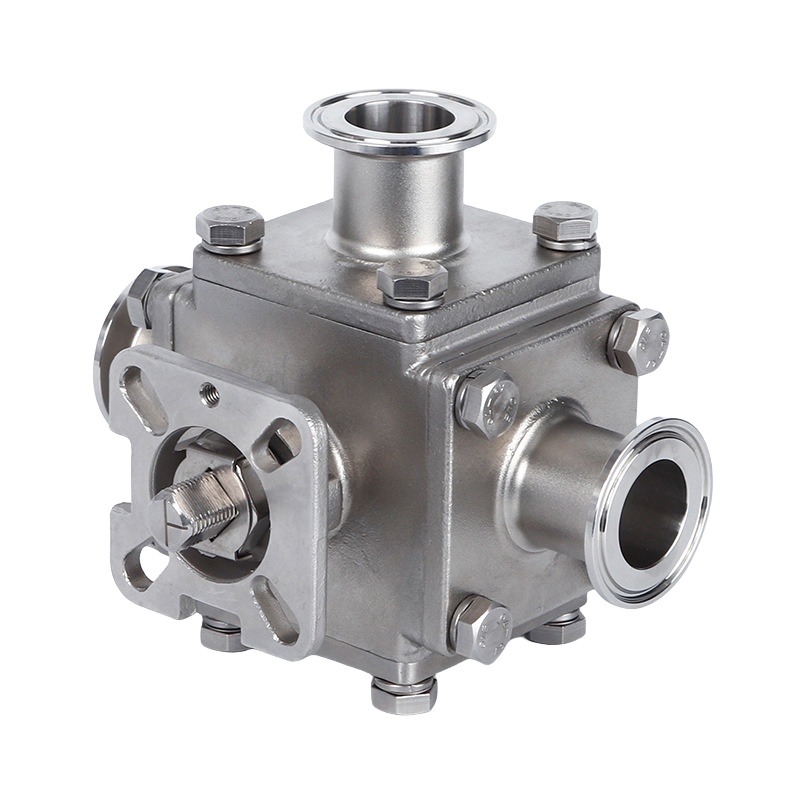

衛生的なステンレス鋼製クランプ式三方ゼロリークボールバルブ
応用
3方ステンレス鋼ボールバルブは、流路を効率的に管理し、高圧・高温に対応し、確実な遮断性能を発揮できるため、非常に汎用性が高く、様々な産業で活用されています。以下に、各産業における主な用途をまとめました。
1. 食品・飲料業界（例：チョコレート製造）
用途：チョコレート製造において、3方ステンレスボールバルブは、混合、テンパリング、充填などの様々な段階で液状チョコレートの流れを制御するために使用されます。このバルブにより、チョコレートは必要な温度に保たれ、機械間をスムーズに流れるようになります。
使用理由：密閉性の高い構造により液漏れを防ぎ、ステンレス鋼製であるため衛生基準を維持し、洗浄の容易さ（CIP/SIP）により製品の安全性を確保します。また、バルブが高温を維持できるため、バルブ内部でチョコレートが固まるのを防ぎます。
2. 医薬品およびバイオテクノロジー
用途：医薬品製造において、3方ボールバルブは、製造工程中に滅菌液、医薬品有効成分（API）、または洗浄液を分岐または混合するために使用されます。これらのバルブは、ろ過、バッチ処理、滅菌充填ラインなどの用途で一般的に使用されています。
使用理由：バルブの精密な制御、耐腐食性、高圧対応能力は、製品の純度と完全性を維持するために不可欠です。これらは、定置洗浄（CIP）および定置滅菌（SIP）プロセスでよく使用され、システム全体を汚染のない状態に保ちます。
3. 化学処理
用途：3方ボールバルブは、腐食性物質や有害物質を扱うプロセスにおいて、化学物質の分岐や混合に最適です。反応性の高い物質、酸、溶剤、その他の腐食性化学物質にも対応できます。
使用理由：ステンレス鋼の耐腐食性により、これらのバルブは過酷な化学物質の取り扱いに最適です。また、堅牢な設計により、化学反応や輸送システムでしばしば発生する高圧・高温にも耐えることができます。これらのバルブは、危険な環境下での漏洩や事故を防ぐための確実な遮断機能を提供します。
4. 石油・ガス産業
用途：これらのバルブは、原油、天然ガス、精製副産物の流れを管理するなど、上流、中流、下流の各工程で使用されます。
使用理由：これらのバルブは、石油・ガス事業でよく見られる極めて高い圧力と高温に対応します。堅牢な設計と大流量に対応できる能力により、海上掘削施設や製油所などの過酷な環境下でも高い信頼性を発揮します。また、高リスク区域での漏洩を防ぐなど、安全面においても重要な役割を果たします。
5. 水処理および廃水処理
用途：浄水場では、3方弁は処理水、薬品、洗浄剤などを異なる処理段階間で混合または分岐させるために使用されます。
採用理由：これらのバルブは確実な遮断性能を備え、塩素や凝集剤など、処理工程で使用される様々な化学物質による腐食にも耐性があります。高流量条件下での耐久性と、清浄水と廃水の両方を処理できる能力により、この分野に最適です。
6. 空調設備および冷凍設備
用途：暖房、換気、空調（HVAC）システムにおいて、3方ボールバルブは、グリコールや冷媒などの加熱または冷却流体の流れを制御するために使用されます。
使用理由：このバルブは、高い流量、圧力、温度変化に対応できるため、熱システムの効率的な制御に最適です。また、その断熱特性により、冷水供給や蒸気暖房システムなど、温度に敏感な用途におけるエネルギー損失を防ぐことができます。
7. 発電
用途：発電所、特に蒸気タービンやガスタービンを使用する発電所では、3方ボールバルブは蒸気、凝縮水、または冷却水の流れを制御します。
使用目的：これらのバルブは、発電用途において高温の蒸気と高圧を扱う必要があります。長寿命と優れた流量制御機能により、タービンへの蒸気供給や復水器への冷却水供給など、発電サイクルにおける流体経路の効率的な管理に役立ちます。
8. 海洋および造船
用途：船舶の燃料処理システム、バラスト水処理システム、または冷却システムで使用されます。
使用理由：耐腐食性、特に海水環境に対する耐性、そして高圧・大容量に対応できる能力により、船舶用途に最適です。また、燃料移送やビルジポンプなどの重要な作業における信頼性も確保します。
9. 製造と自動化
用途：自動生産ラインにおいて、3方ボールバルブは、空気圧システムにおける潤滑油、冷却剤、または空気／ガスの流れを制御します。
採用理由：異なる流体経路を迅速に切り替え、高流量に対応し、密閉性を維持できることは、スムーズな運転とダウンタイムの削減に不可欠です。ステンレス鋼構造は、化学薬品や高圧にさらされることが多い産業環境において、優れた耐久性を発揮します。
3方弁の一般的な構成例：
Lポート：3つのポートのうち2つのポート間で同時に流体の流れを可能にし、通常は流体の流れをある経路から別の経路に分岐させるために使用されます。
Tポート：3つのポートすべてに同時に、または選択した2つのポートに流体を流すことができ、流体の混合や分配によく使用されます。
これらのバルブは様々な産業プロセスに高度に適応し、流体管理において費用対効果が高く信頼性の高いソリューションを提供します。
技術データ
材質：SS304またはSS316L
シートガスケット：PTFE
作動圧力：最大1000kPa（10バール）/145psi
温度範囲：-20℃～150℃
アクチュエータ
空気圧：4～7バール
温度範囲：-25℃～120℃
特徴
PTFEで完全にカプセル化されているか、空洞がPTFEで充填されている

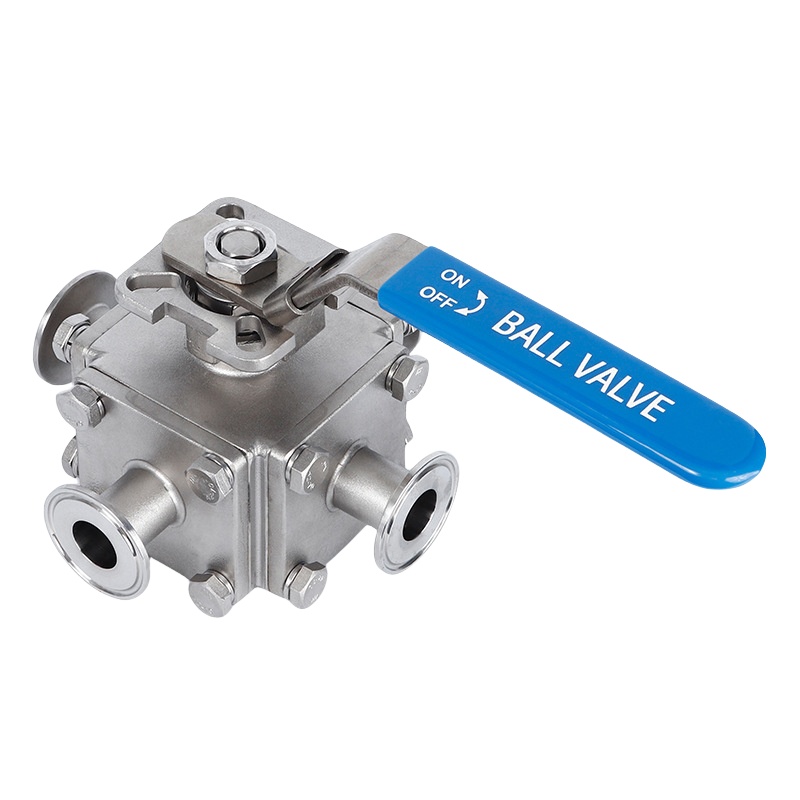

ロック可能なハンドル
ISO 5211 マウントパッド
高圧用途
フルポート設計（1/2～3インチ）は、圧力損失が少なく、乱流も少ない。
精密なステンレス鋼球がトルクと摩擦損失を低減し、シートの寿命を延ばします。
LポートまたはTポートボールコア
最大動作圧力：3000kPa（30Bar）/435psi

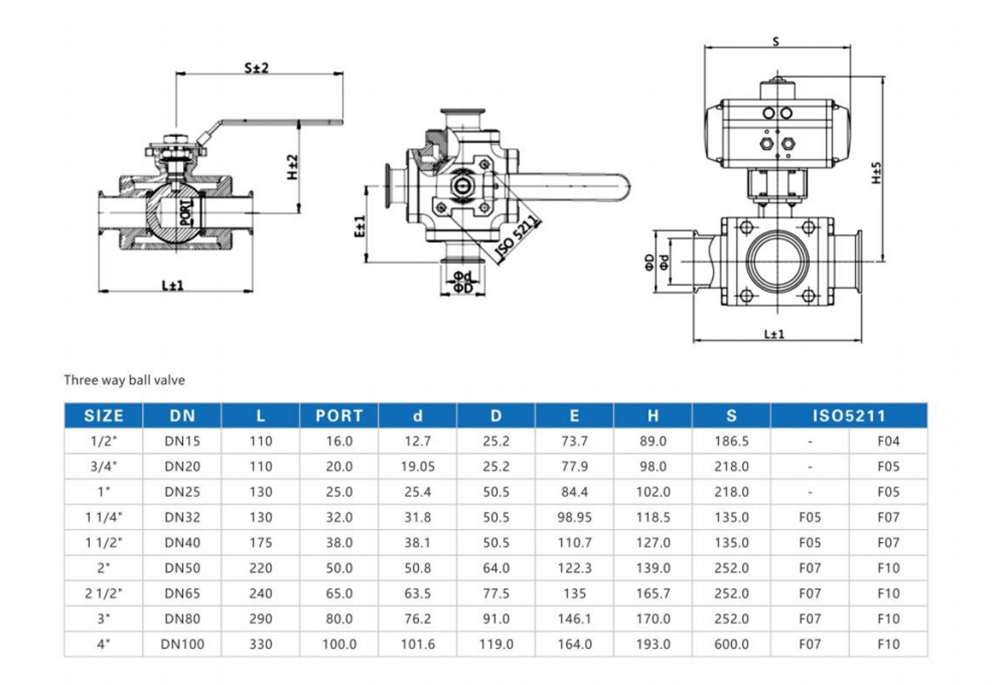

オプション
接続：溶接、トライクランプ、オス
規格: 3A、SMS、DIN

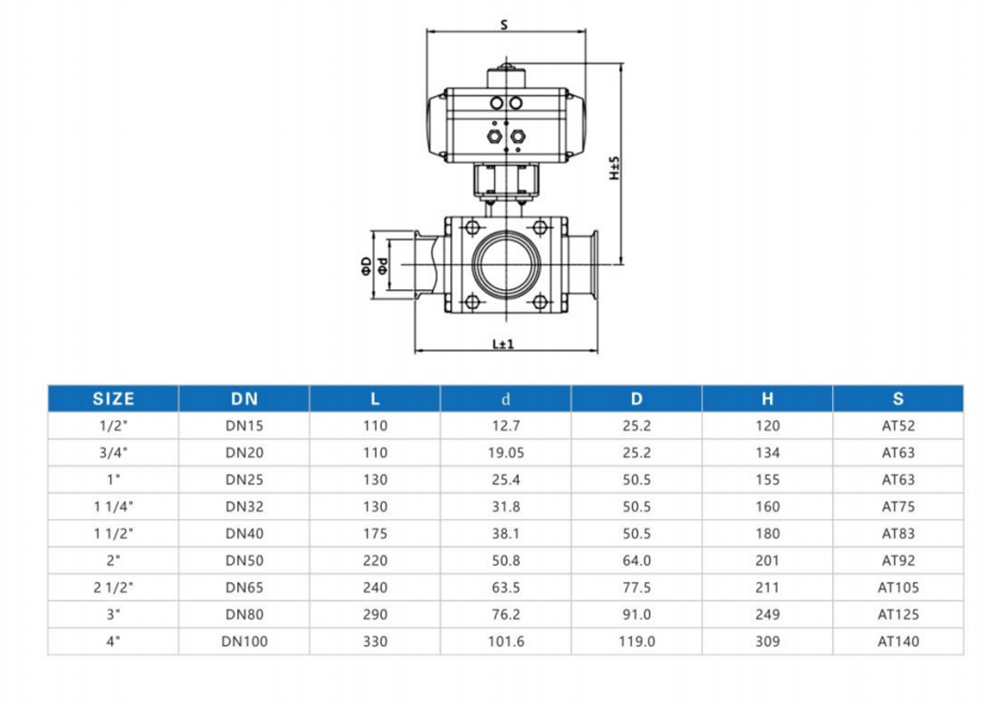

操作方法：手動、空気圧アクチュエータ、電動アクチュエータ
制御：バルブ位置決め、0/4…20mA
位置センサー、PNPまたはNPN
上部制御ユニット
