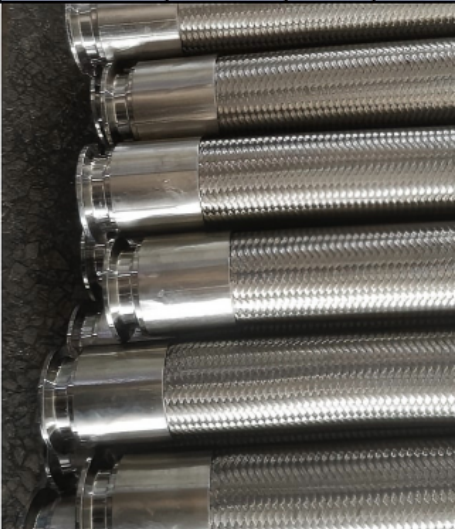

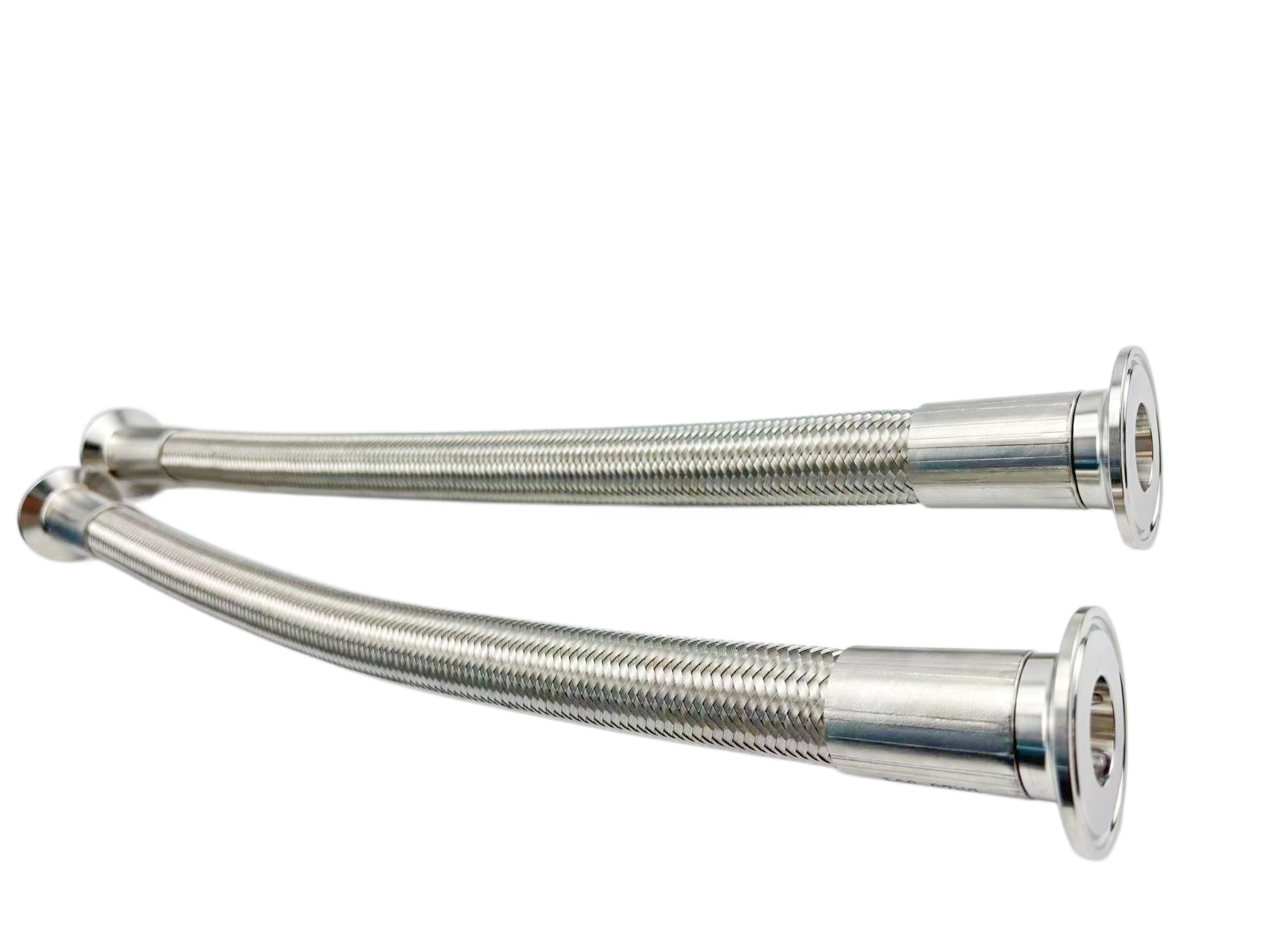

Tuyau en PTFE avec fil spiralé et couche extérieure tressée
Caractéristiques

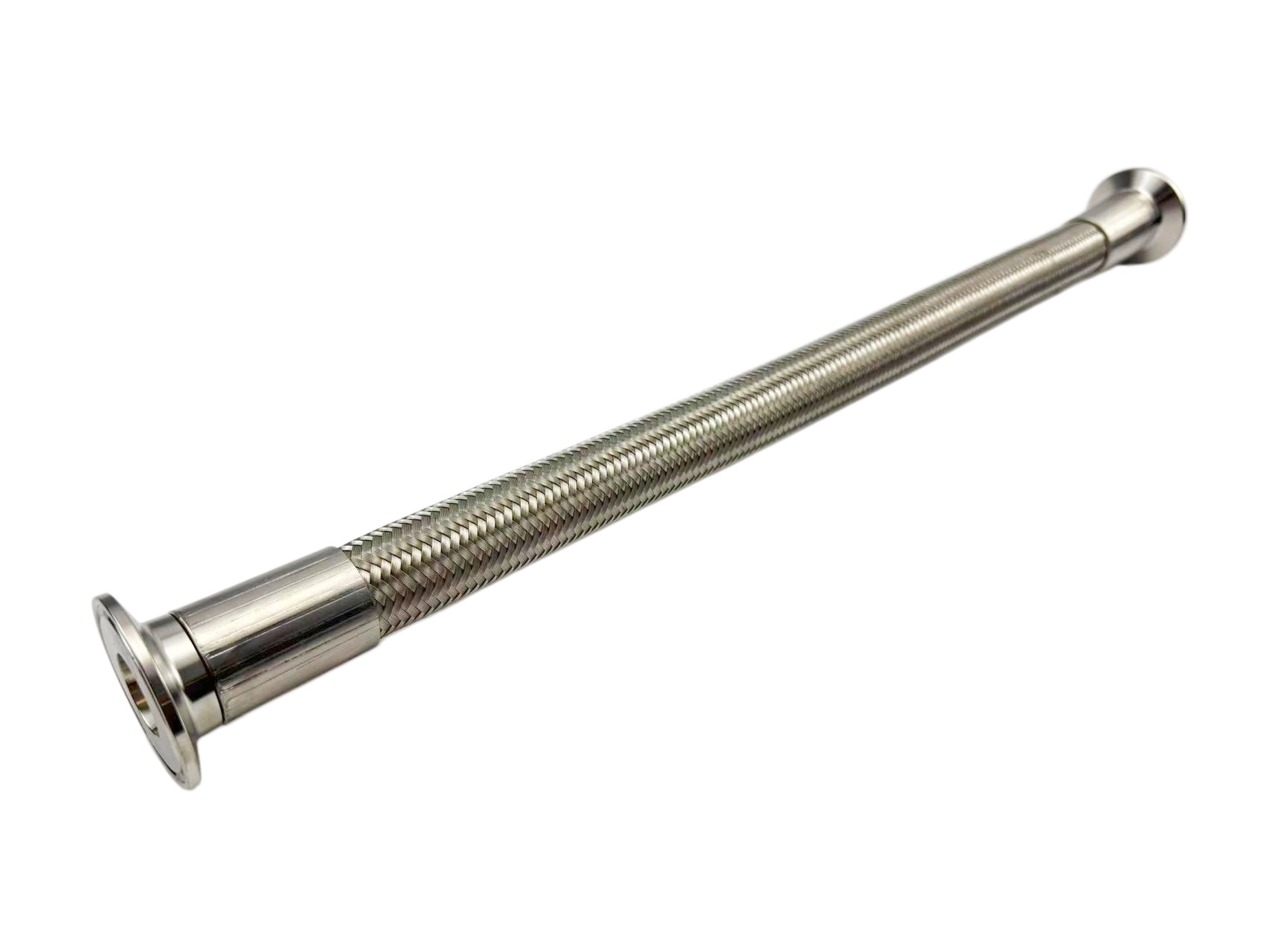

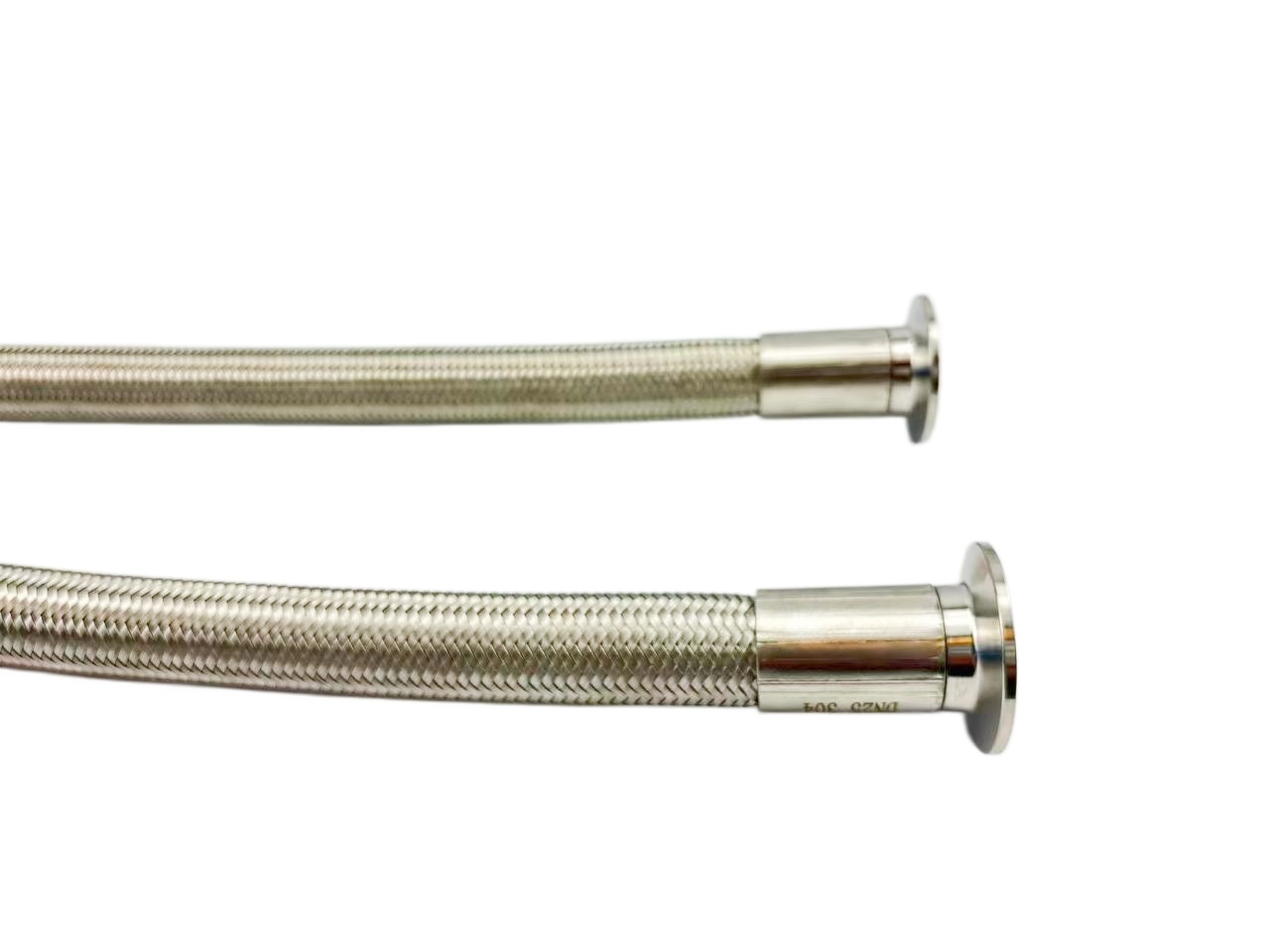

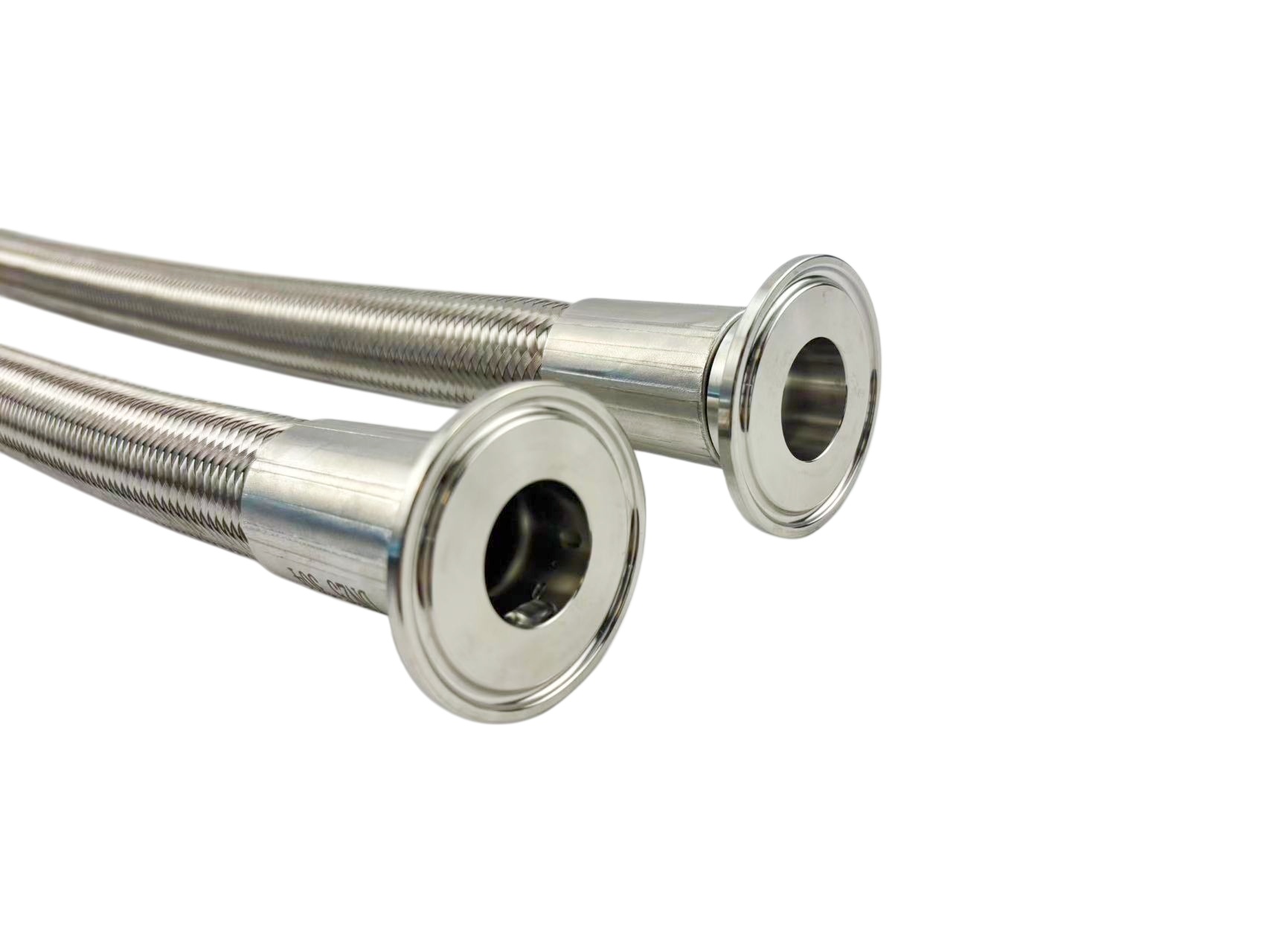

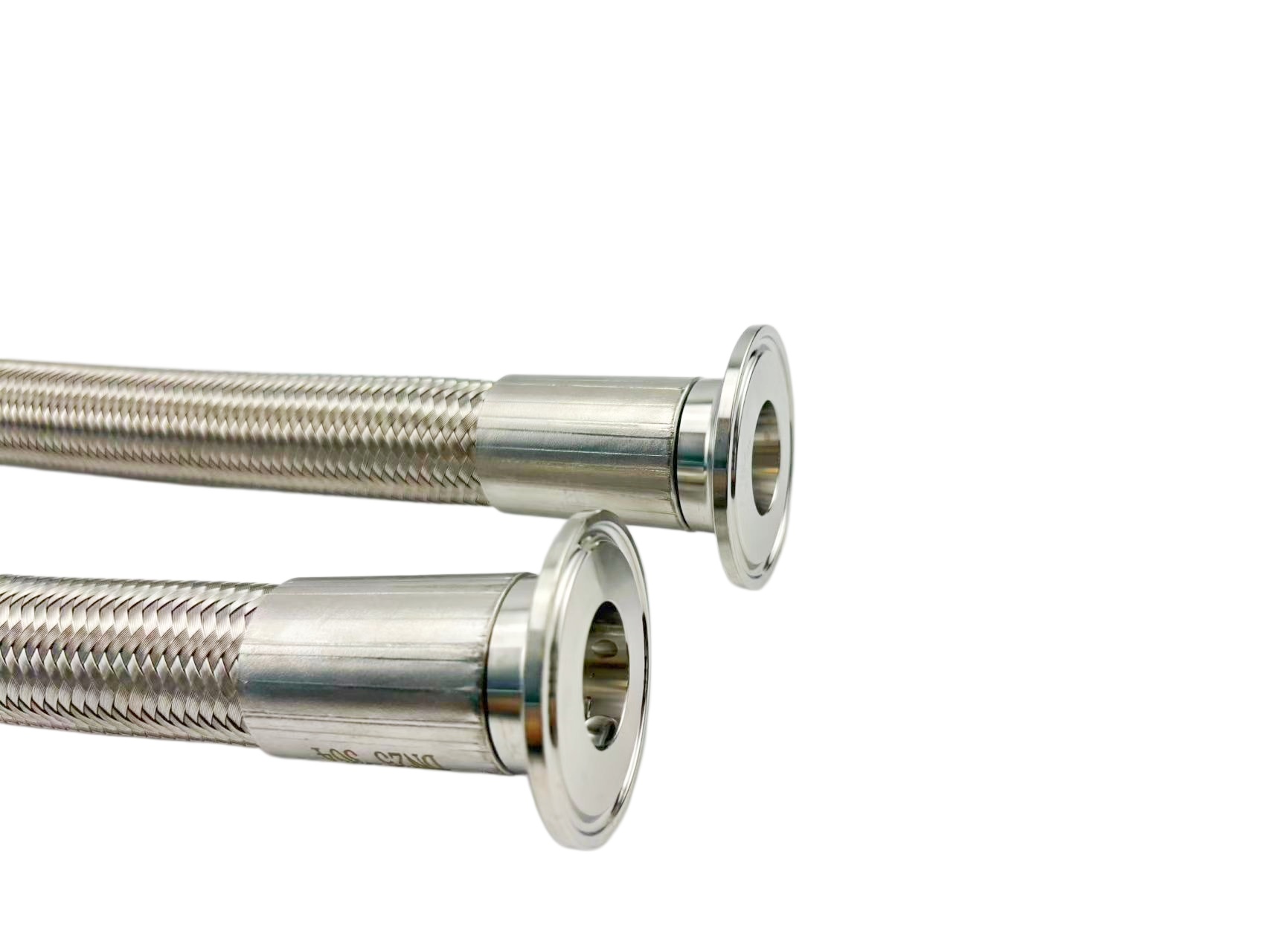

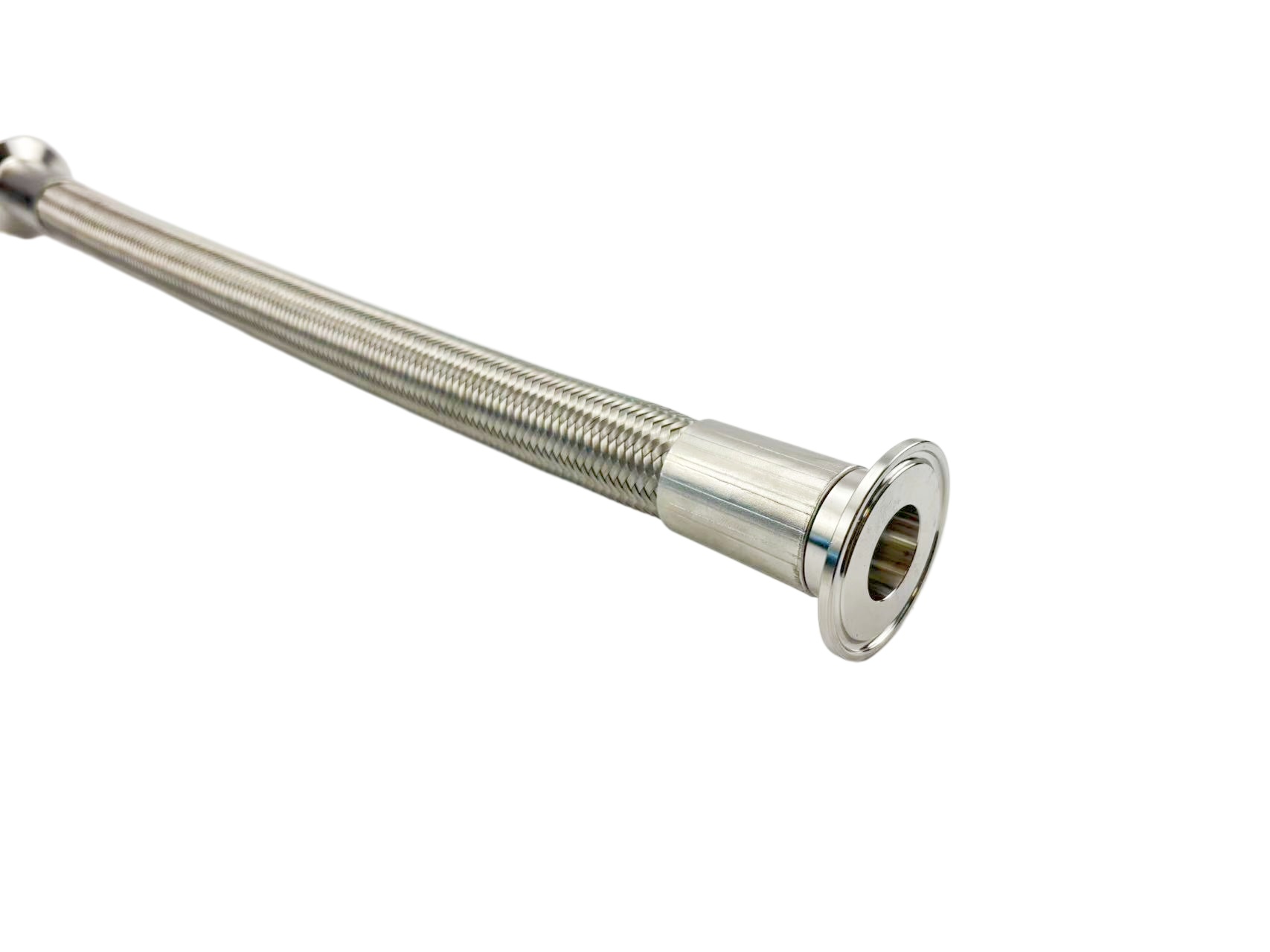

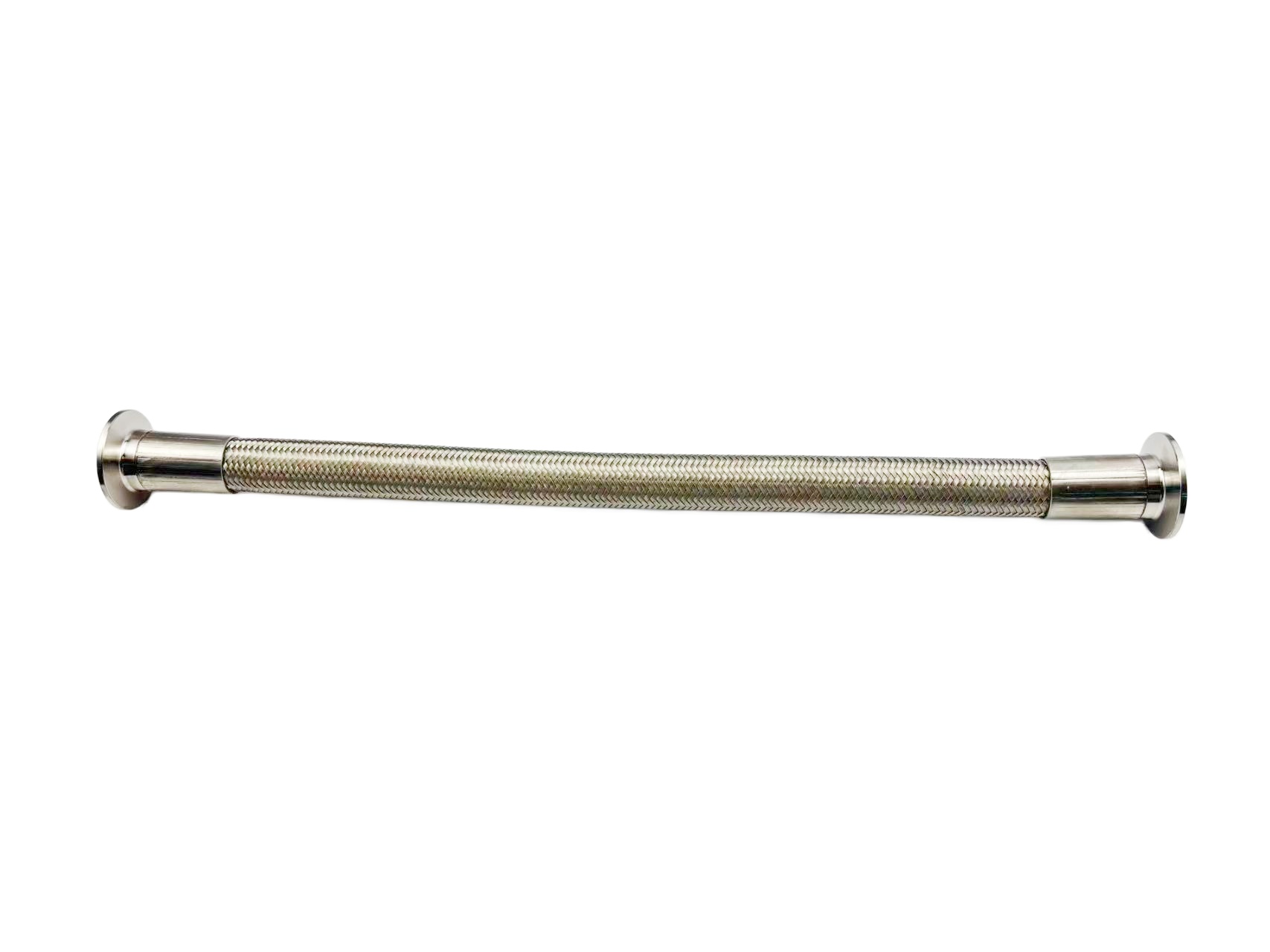

Tuyau en PTFE avec fil spiralé et couche extérieure tressée
Ce tuyau composite haute performance est constitué d'un tube intérieur en PTFE (Téflon) renforcé par une structure externe en fil d'acier. Il est conçu pour la circulation de fluides corrosifs, à haute température ou de haute pureté, avec une fiabilité exceptionnelle.
La construction se divise généralement en deux catégories :
- Pour les applications à pression standard : le tube intérieur est ondulé pour plus de flexibilité et enveloppé d’une tresse en acier inoxydable pour résister à la pression de service.
- Pour les applications sous vide ou mécaniques exigeantes : un fil d’acier spiralé est ajouté entre le tube et la tresse extérieure. Ceci confère une rigidité supplémentaire pour éviter l’affaissement sous pression négative, tandis que la tresse extérieure assure une haute résistance à la pression.
Cette combinaison offre une résistance supérieure à la corrosion, une large plage de températures de service allant de -70°C à 260°C, une résistance mécanique élevée et une surface intérieure antiadhésive qui facilite le nettoyage et la stérilisation.
Caractéristiques
| ID (pouces) | DI (mm) | DI (mm) | Rayon de courbure (mm) | Pression de service (bar) | Pression d'éclatement |
| 1/4" | 6.4 | 11,5 | 20 | 135 | 540 |
| 5/16" | 7.9 | 13 | 20 | 120 | 480 |
| 3/8" | 9,5 | 15,5 | 25 | 110 | 440 |
| 1/2" | 12.7 | 18,5 | 35 | 100 | 400 |
| 5/8" | 15.9 | 22,8 | 65 | 85 | 340 |
| 3/4" | 19 | 26.8 | 65 | 80 | 320 |
| 1" | 25.4 | 33 | 75 | 60 | 240 |
| 1 1/4" | 32 | 41,5 | 100 | 45 | 180 |
| 1 1/2" | 38 | 48 | 140 | 35 | 140 |
| 2" | 50,8 | 61,5 | 180 | 25 | 100 |

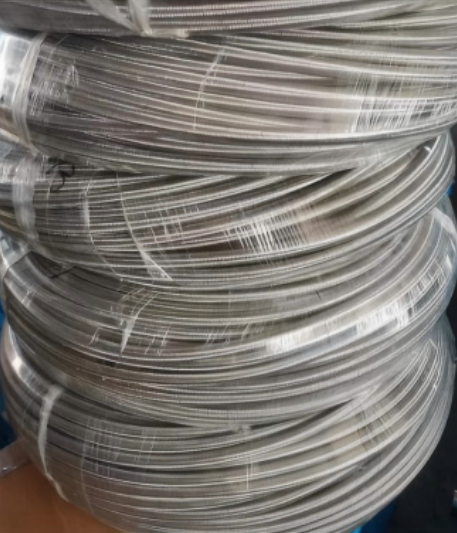

Tube en téflon, spirale intérieure, treillis métallique extérieur
Application:
Utilisé pour le transport de produits chimiques hautement corrosifs, d'air chaud, d'huile chaude, de vapeur, etc., ne convient pas aux cycles vapeur-froid.
Paramètres techniques :
Les tubes en téflon ne présentent aucun problème de vieillissement et offrent une excellente résistance au vieillissement atmosphérique.
Résistance à l'humidité et aux rayons ultraviolets, résistance aux radiations et faible perméabilité.
- Bonne résistance à la corrosion, résistance aux hautes températures et résistance aux basses températures

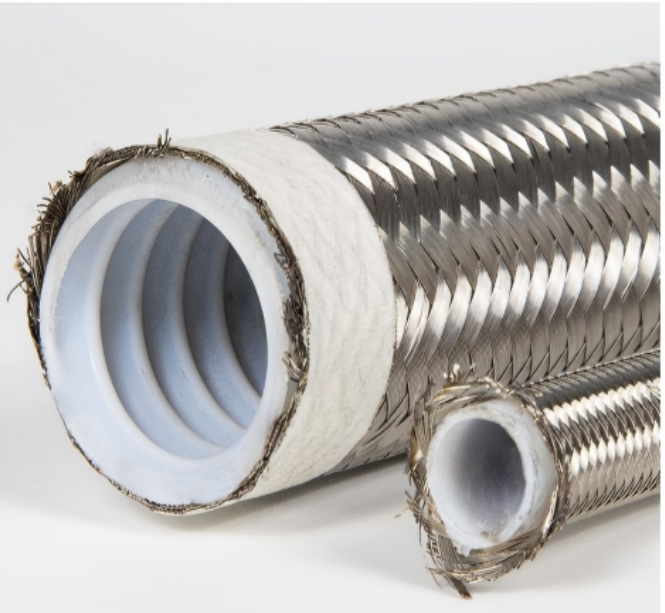

- Doublure intérieure : tuyau en PTFE ondulé, recouvert extérieurement d'un tressage en fil d'acier inoxydable.
Convient au nettoyage CIP et SIP.
- Plage de température : -70 ℃ -+260 ℃.
Normes applicables :
- FDA 21CFR 177.1550
