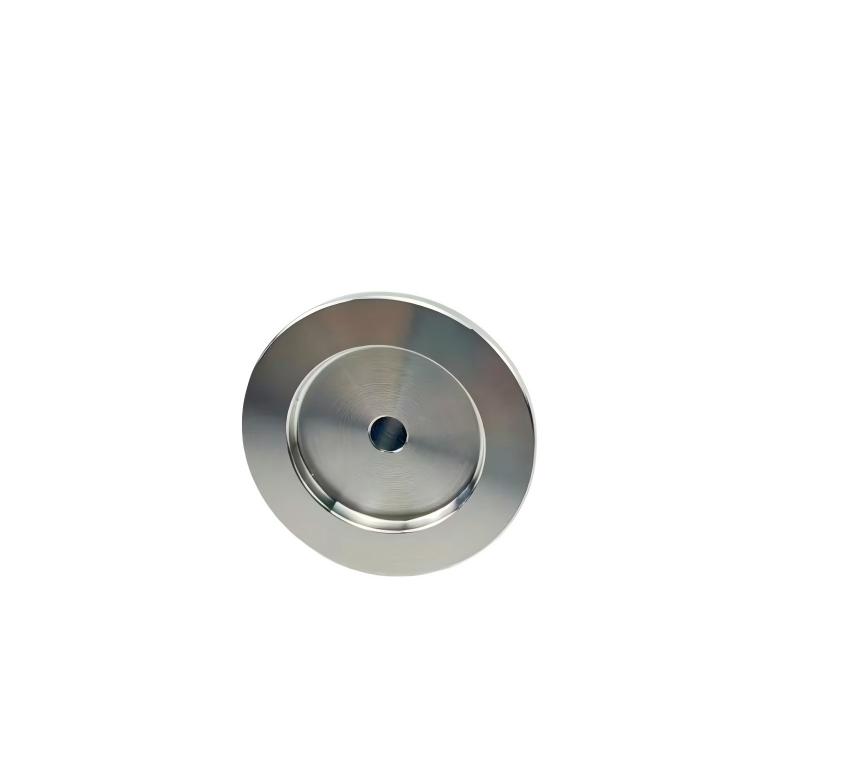

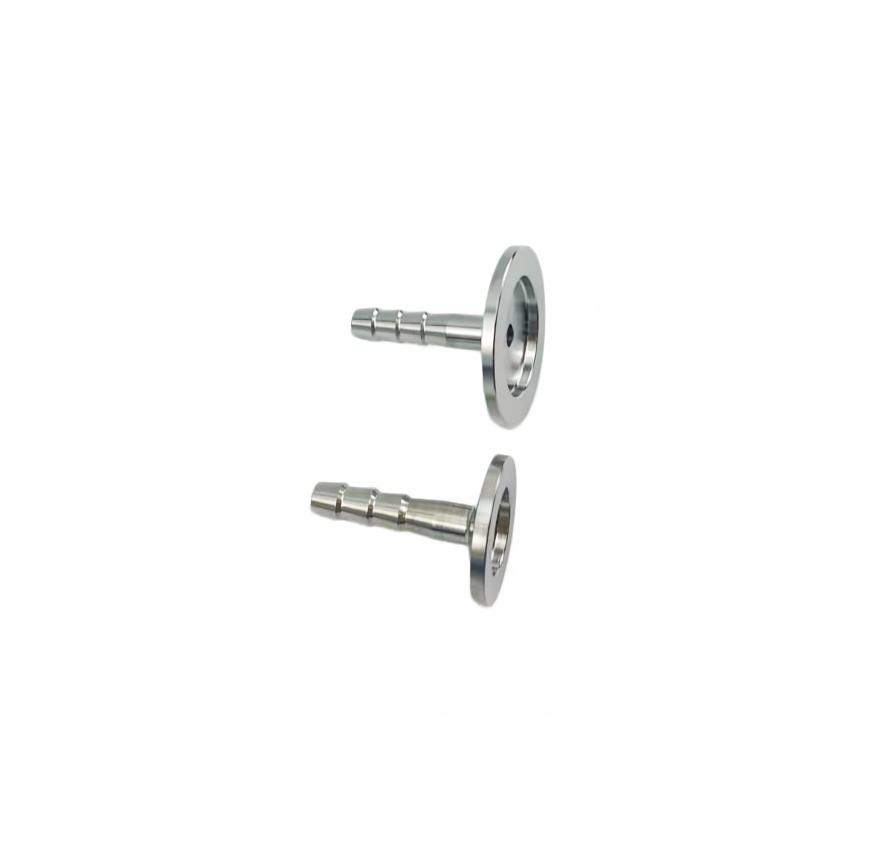

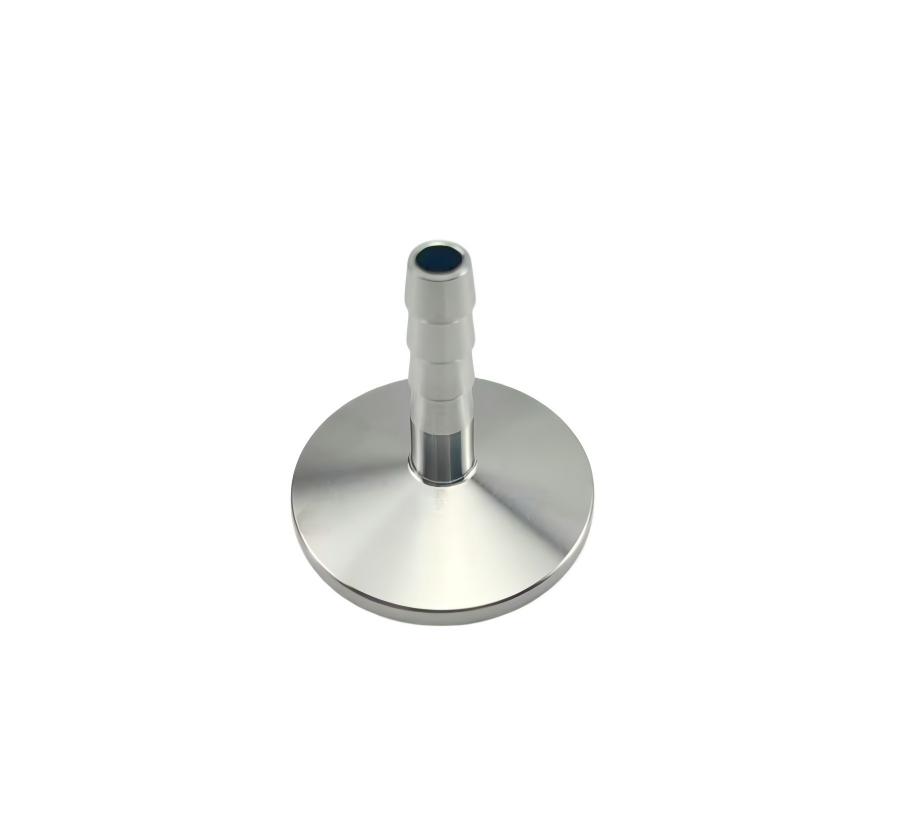

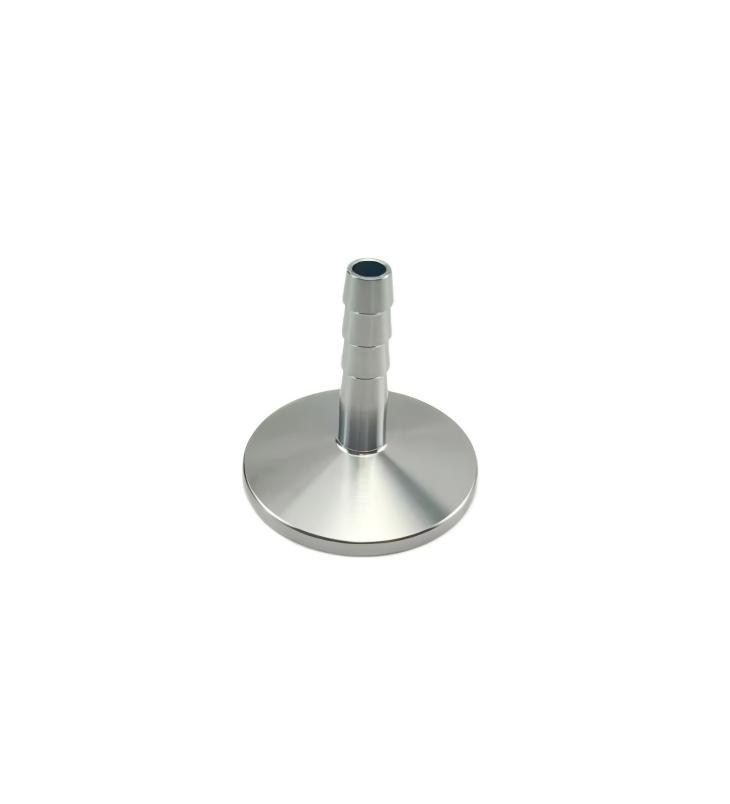

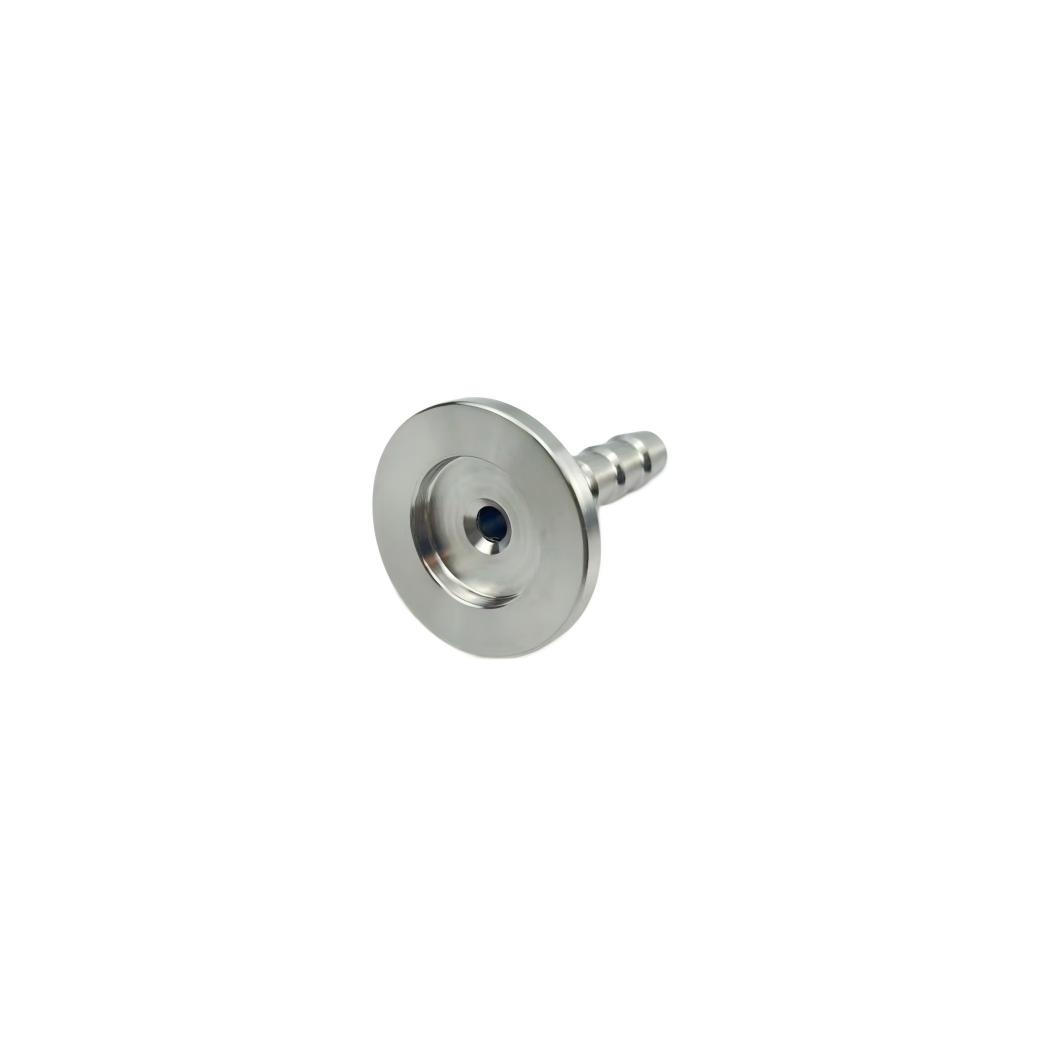

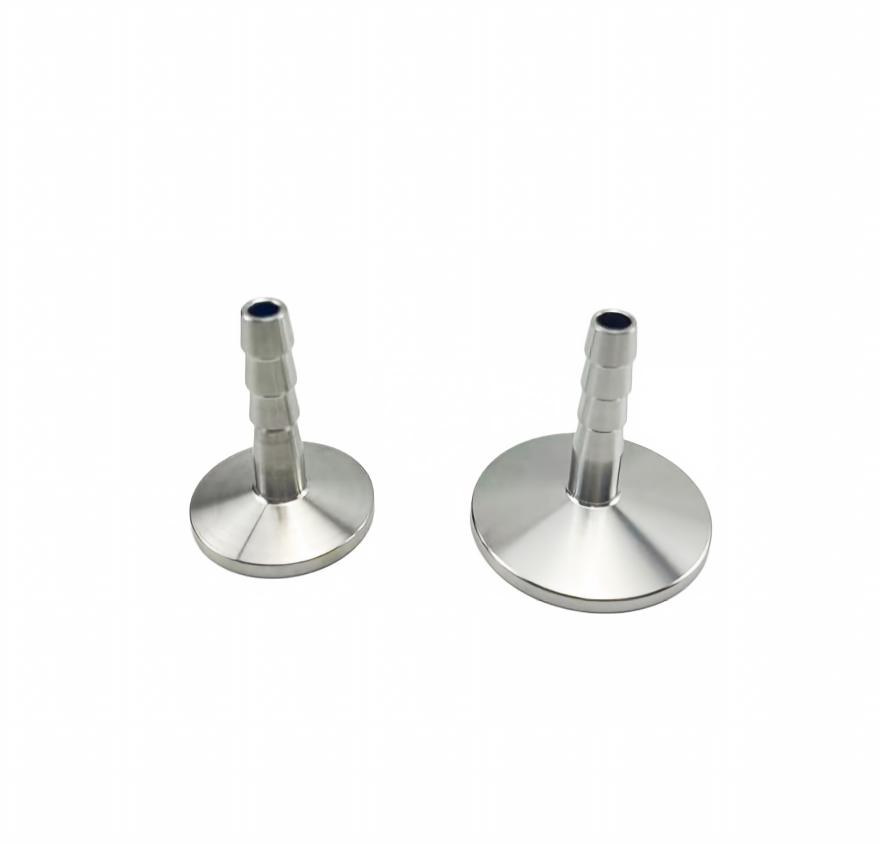

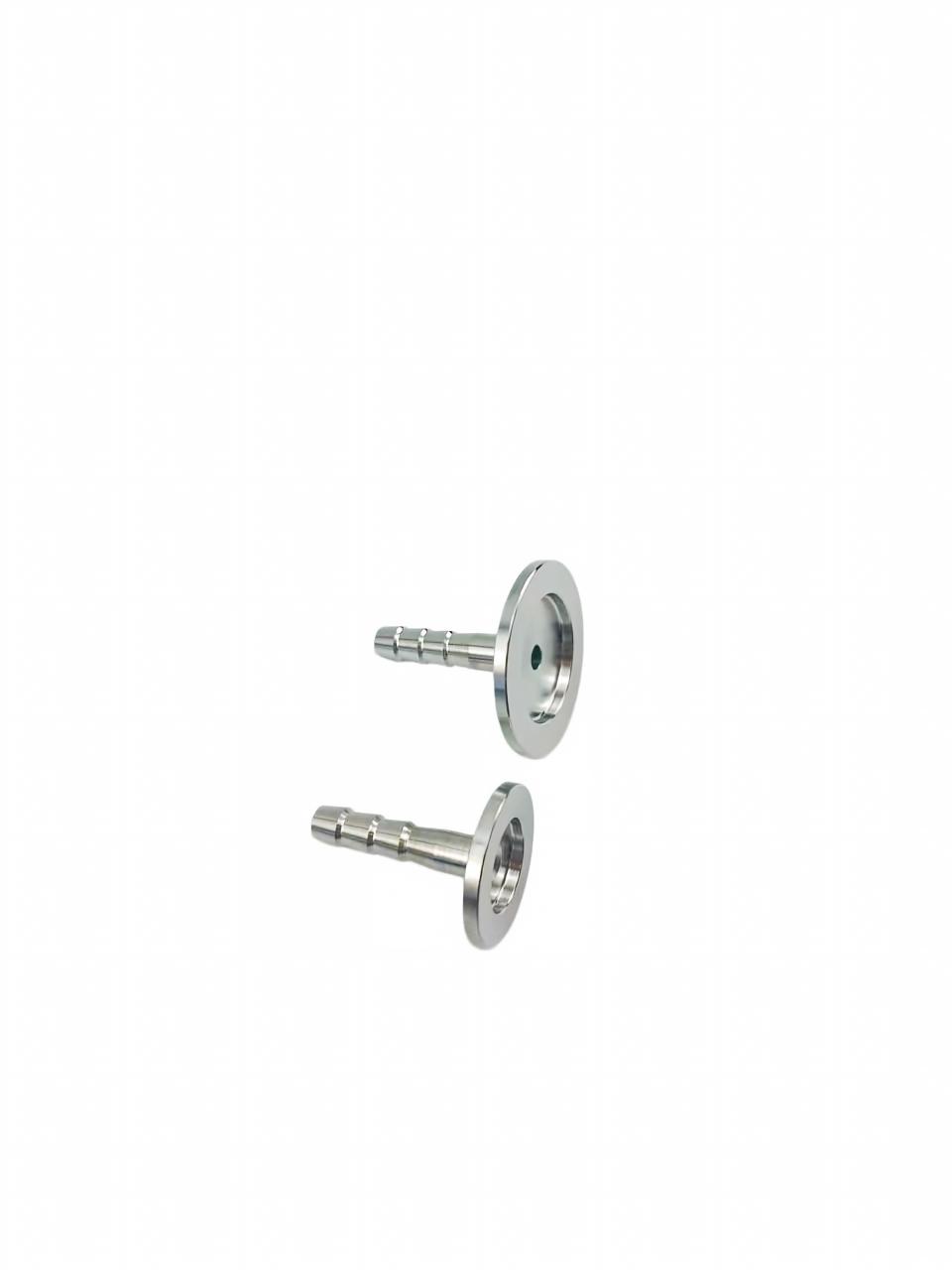

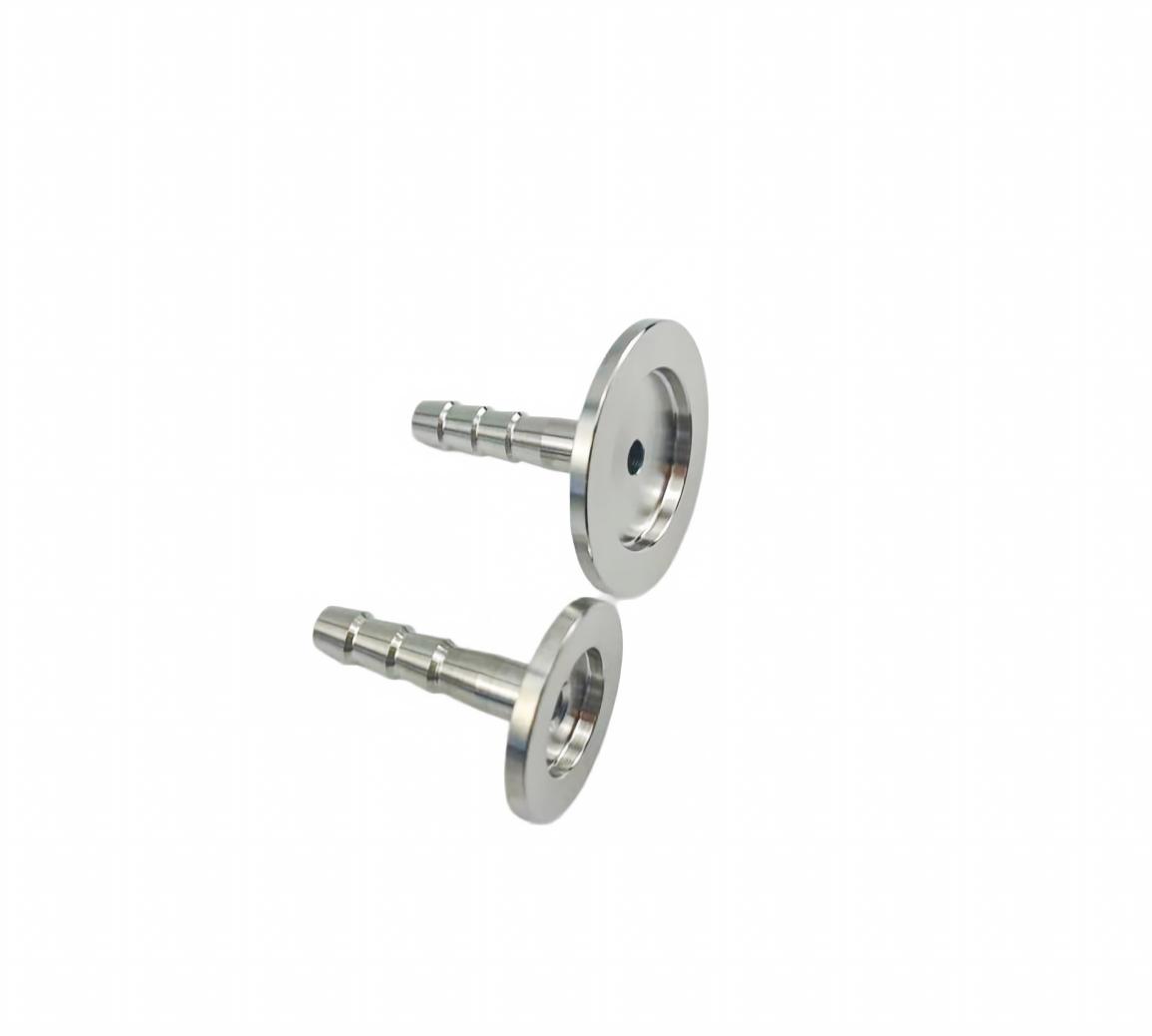

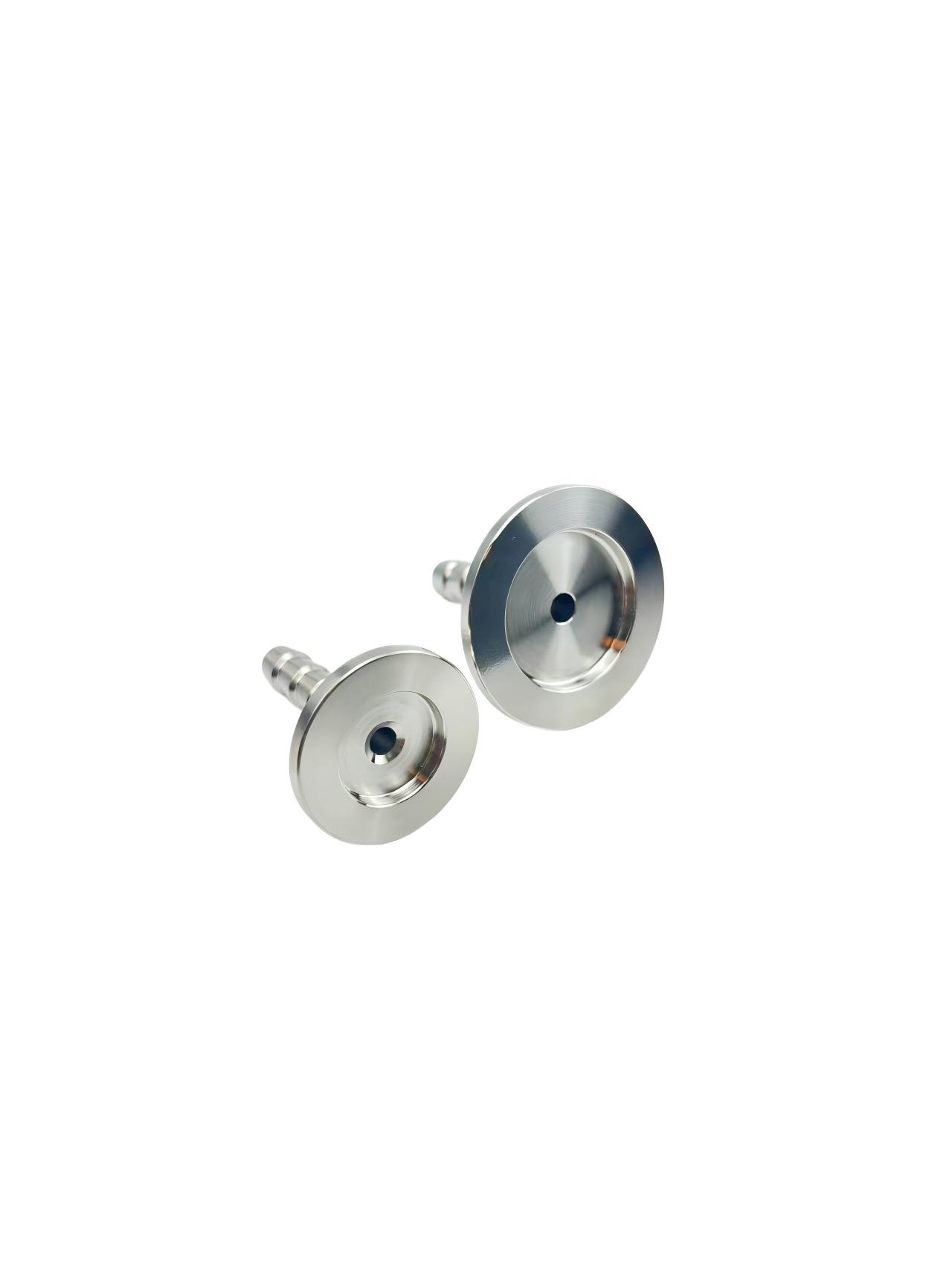

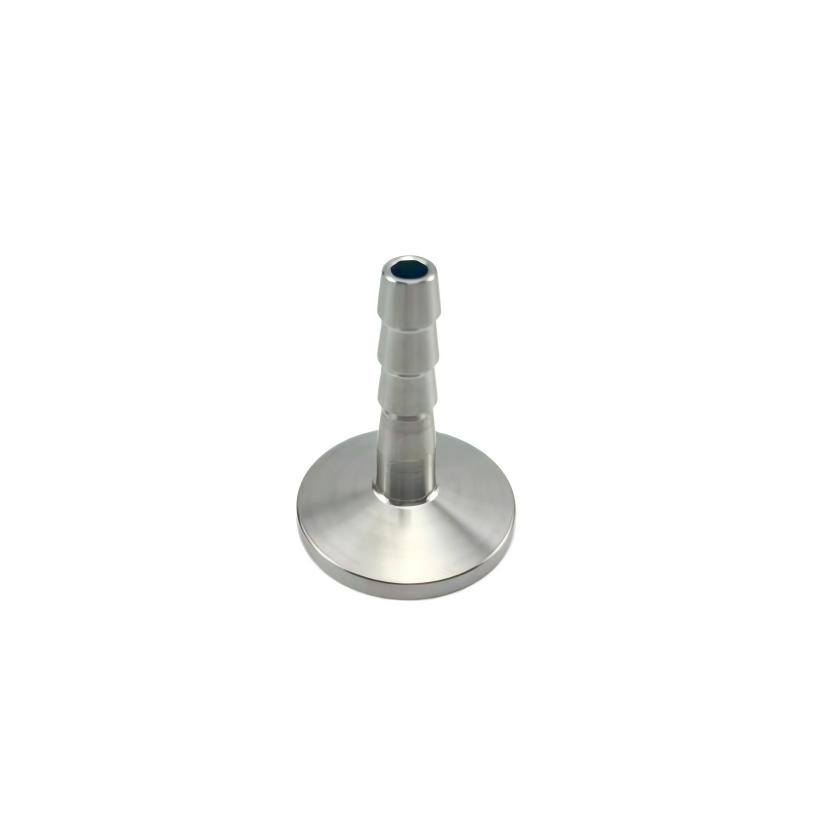

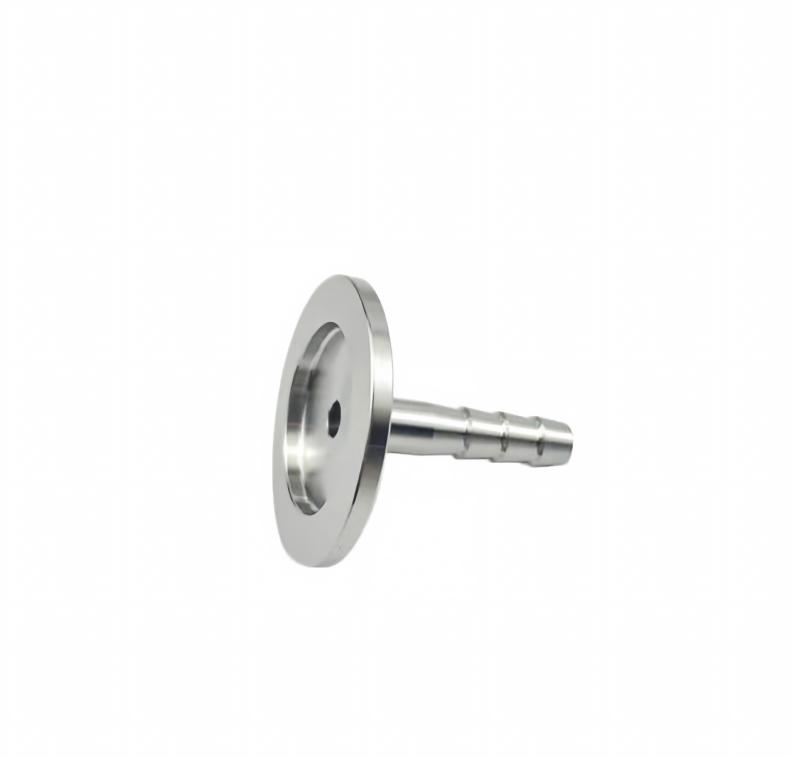

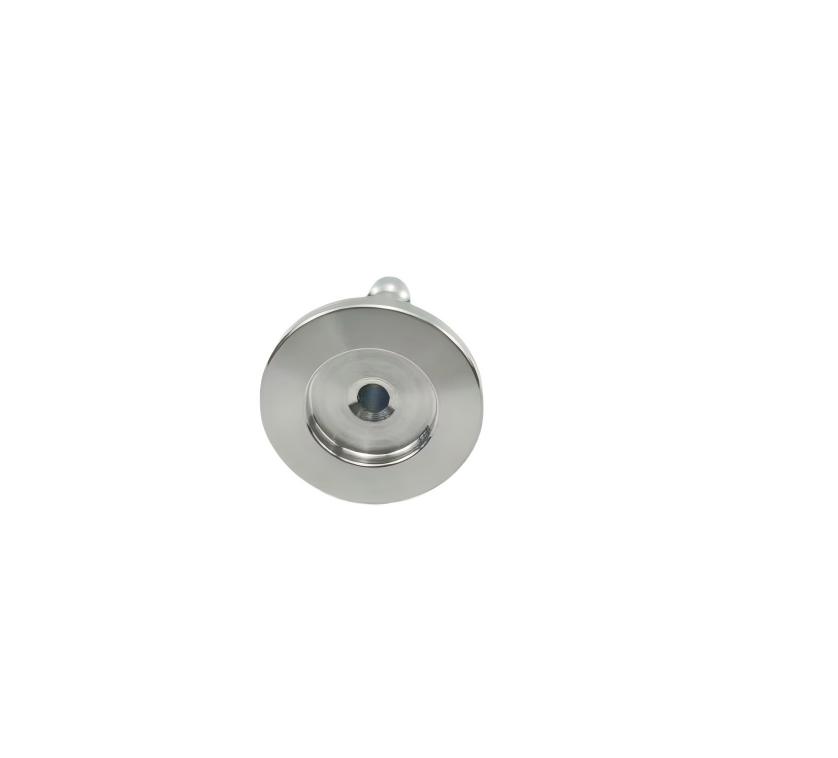

Adaptateur de bride à vide KF25 vers raccord cannelé de tuyau de 8 mm

Valeur du paramètre

Plage de vide jusqu'à 10⁻⁵ Pa (avec bague de centrage et pince)

Température de fonctionnement : -20 °C à +150 °C (limitée par le matériau du tuyau)

Taux de fuite ≤ 1×10⁻⁹ Pa·m³/s (test d'étanchéité à l'hélium)

Pression positive maximale ≤ 0,3 MPa (en fonction de la pression nominale du tuyau)

Instructions d'installation

1. Placez la bague de centrage KF25 (avec joint torique) sur la face de la bride.
2. Insérez la bride dans l'orifice KF correspondant et fixez-la avec un collier de serrage rapide.
3. Enfoncez complètement le tuyau de 8 mm de diamètre intérieur sur l'extrémité cannelée jusqu'à ce qu'il soit en butée.
4. Utilisez un collier de serrage ou un collier à ressort à la base du raccord cannelé pour empêcher le tuyau de glisser.

La spécification « 8 mm » fait référence au diamètre intérieur du tuyau, et non à son diamètre extérieur.

• Cet adaptateur n'est pas destiné aux tubes rigides (métal ou plastique) de 8 mm de diamètre extérieur — utilisez un raccord à compression à cet effet.
• Ne serrez pas la pince sans que la bague de centrage soit en place.
• Après une utilisation prolongée ou des cycles à haute température, resserrez le collier de serrage du tuyau si nécessaire.

Spécification des paramètres

Bride rapide côté vide KF25 (ISO-KF)

Embout de tuyau à barbes

Tuyau compatible de diamètre intérieur 8 mm (nominal)

Diamètre extérieur recommandé pour le tuyau : 12 à 14 mm (selon l’épaisseur de la paroi)

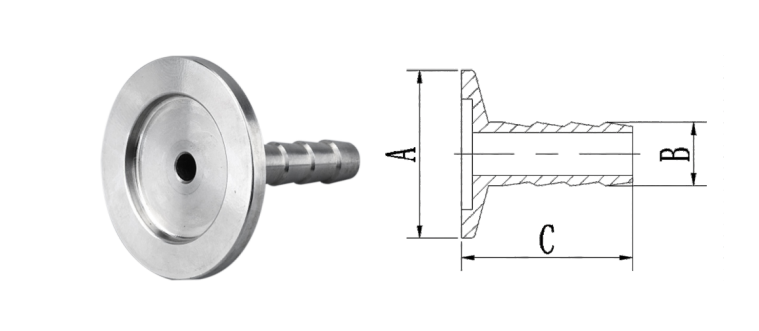

Valeur du paramètre

Diamètre extérieur de la bride 25 mm

Diamètre extérieur maximal de l'ardillon : environ 11,5 mm

Nombre de barbes : 2 à 3 niveaux (antidérapant)

Longueur totale approximative : 45 à 50 mm (variable selon la marque)

Poids net approximatif 50 g (acier inoxydable 304)

Remarques sur les matériaux des composants

Corps principal en acier inoxydable SUS304 (316L en option), résistant à la corrosion et compatible avec le vide.

Finition de surface polie/passivée : réduit le dégazage et améliore la propreté

Remarque : La bague de centrage (avec joint torique) et la pince pour l'extrémité KF sont vendues séparément et ne sont pas incluses avec l'adaptateur.
