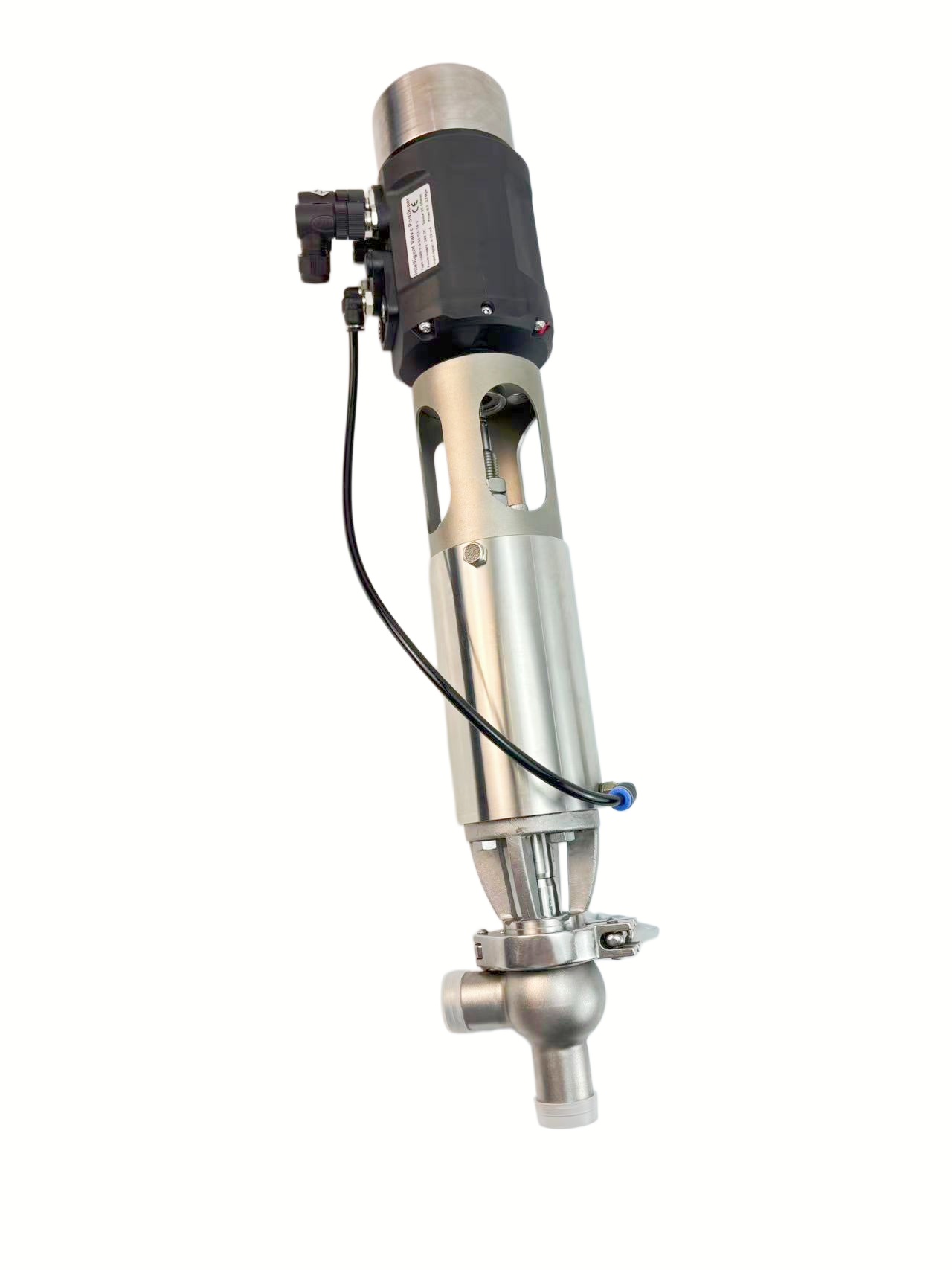

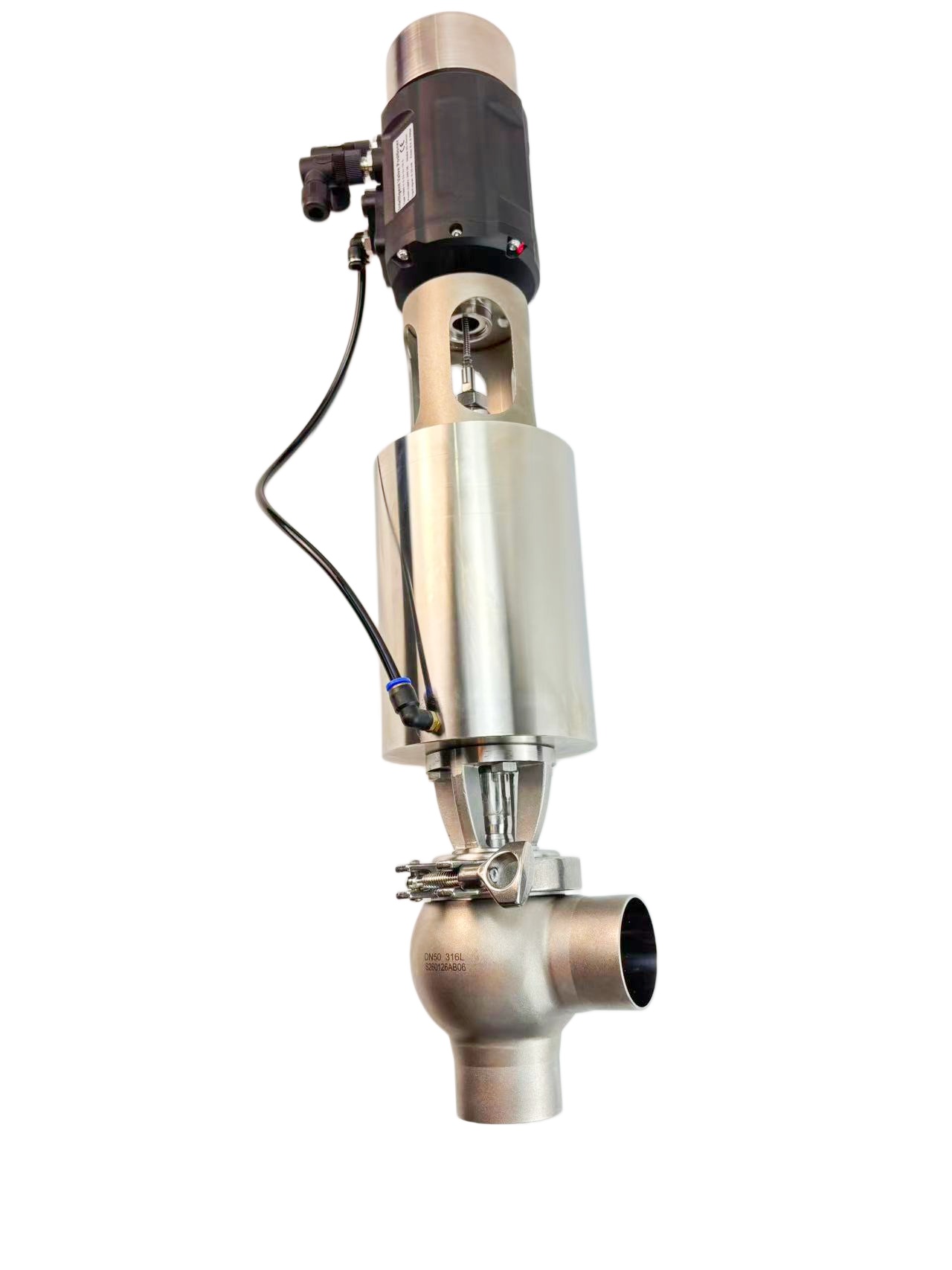

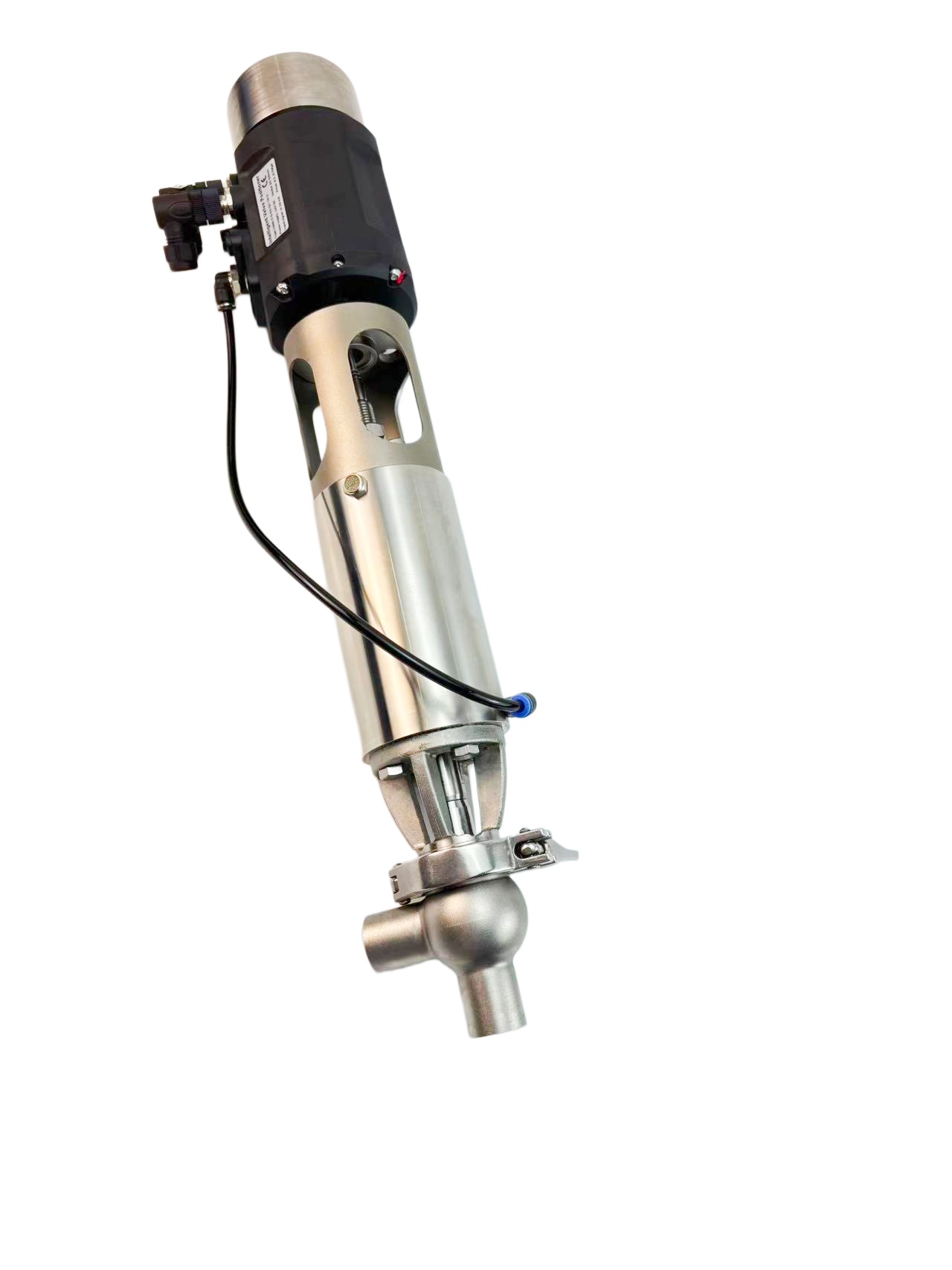

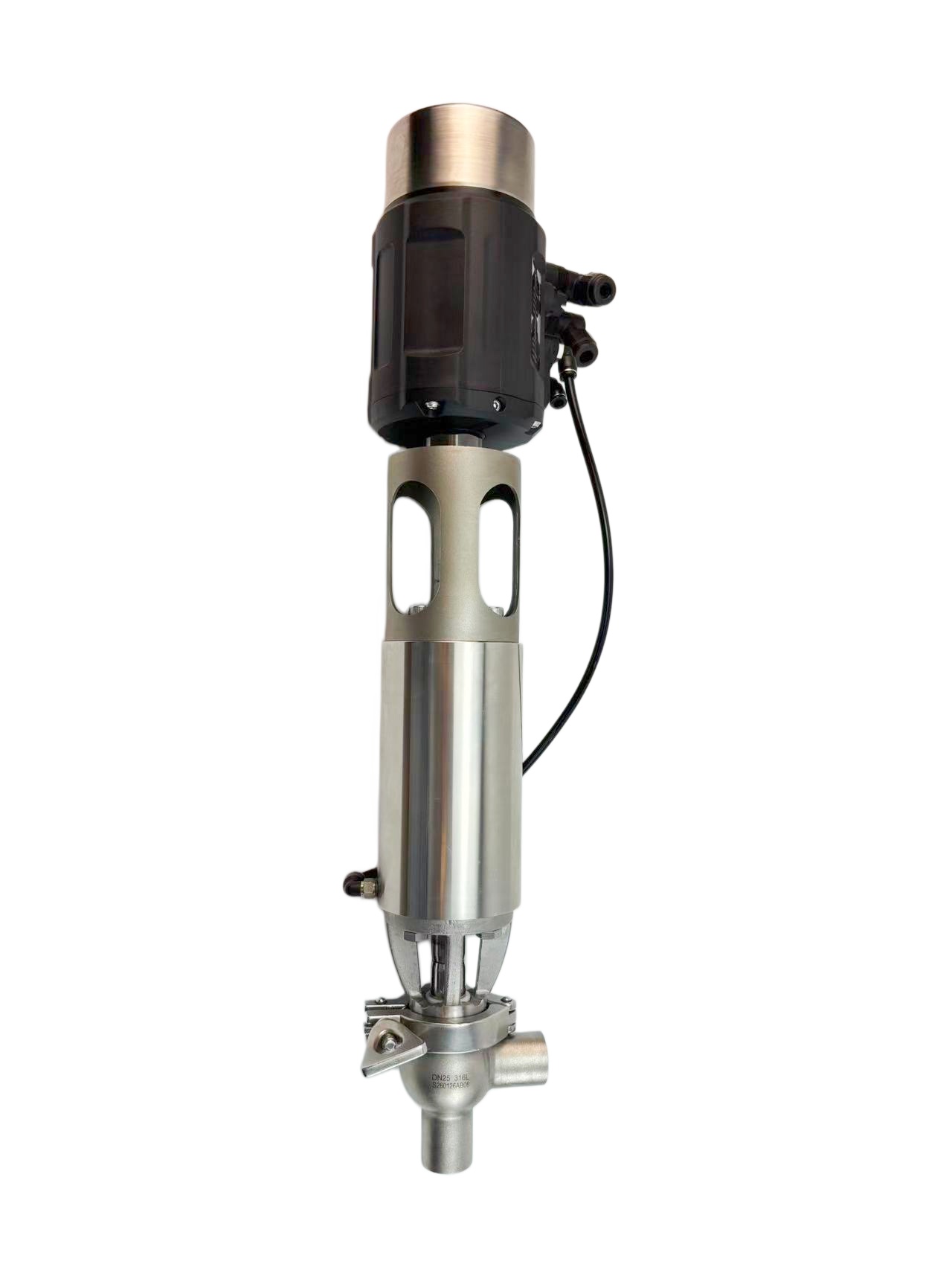

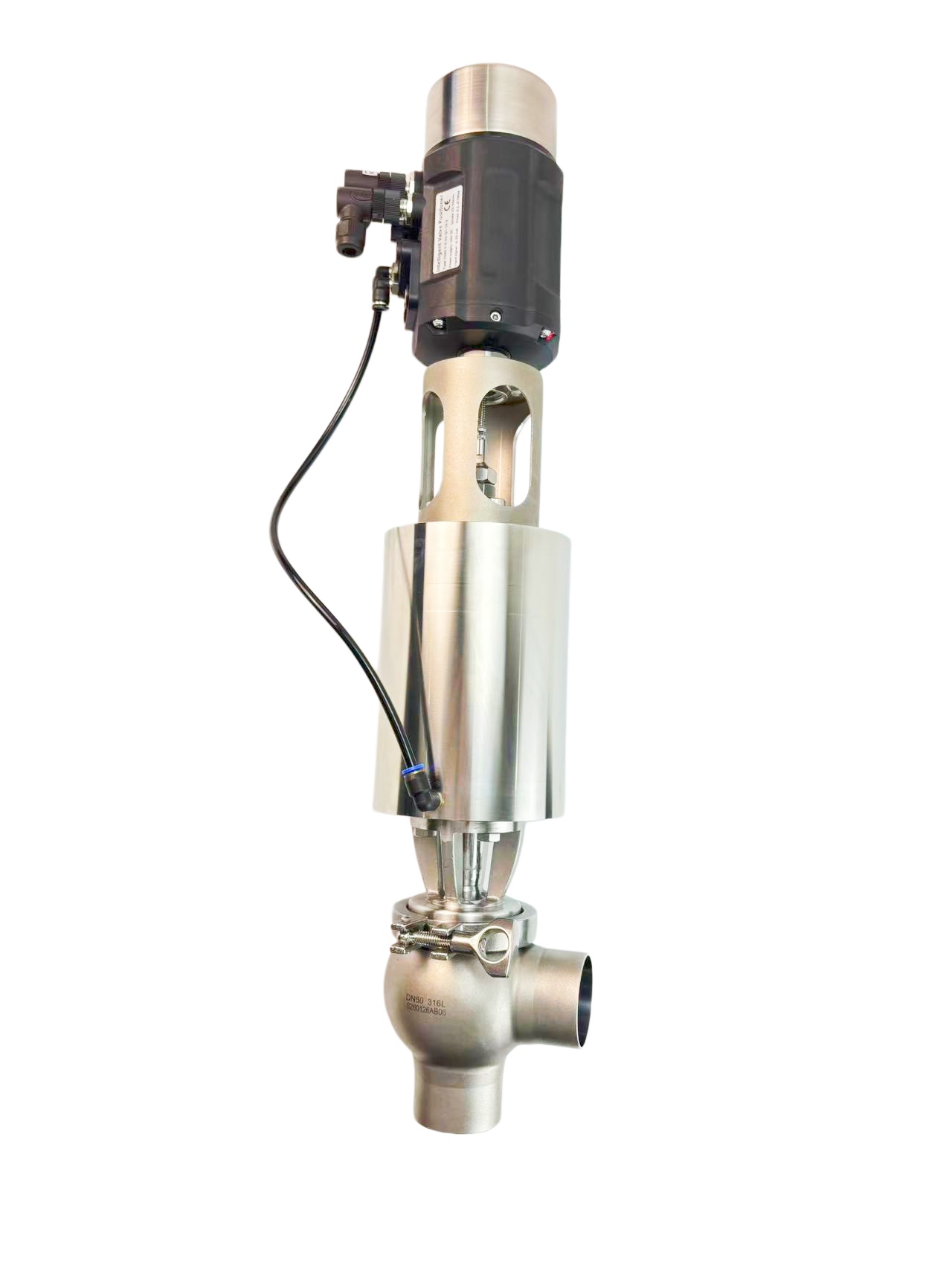

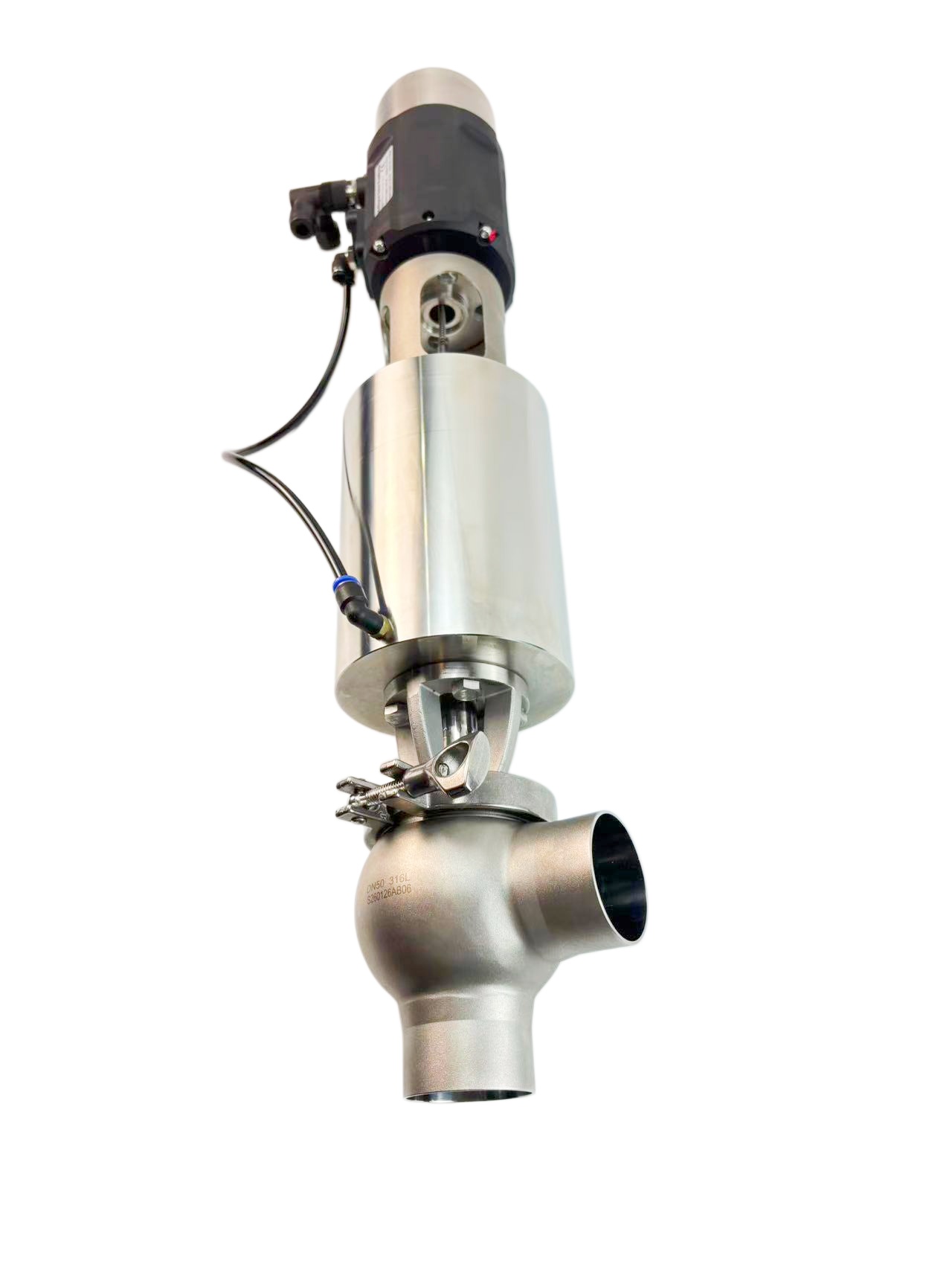

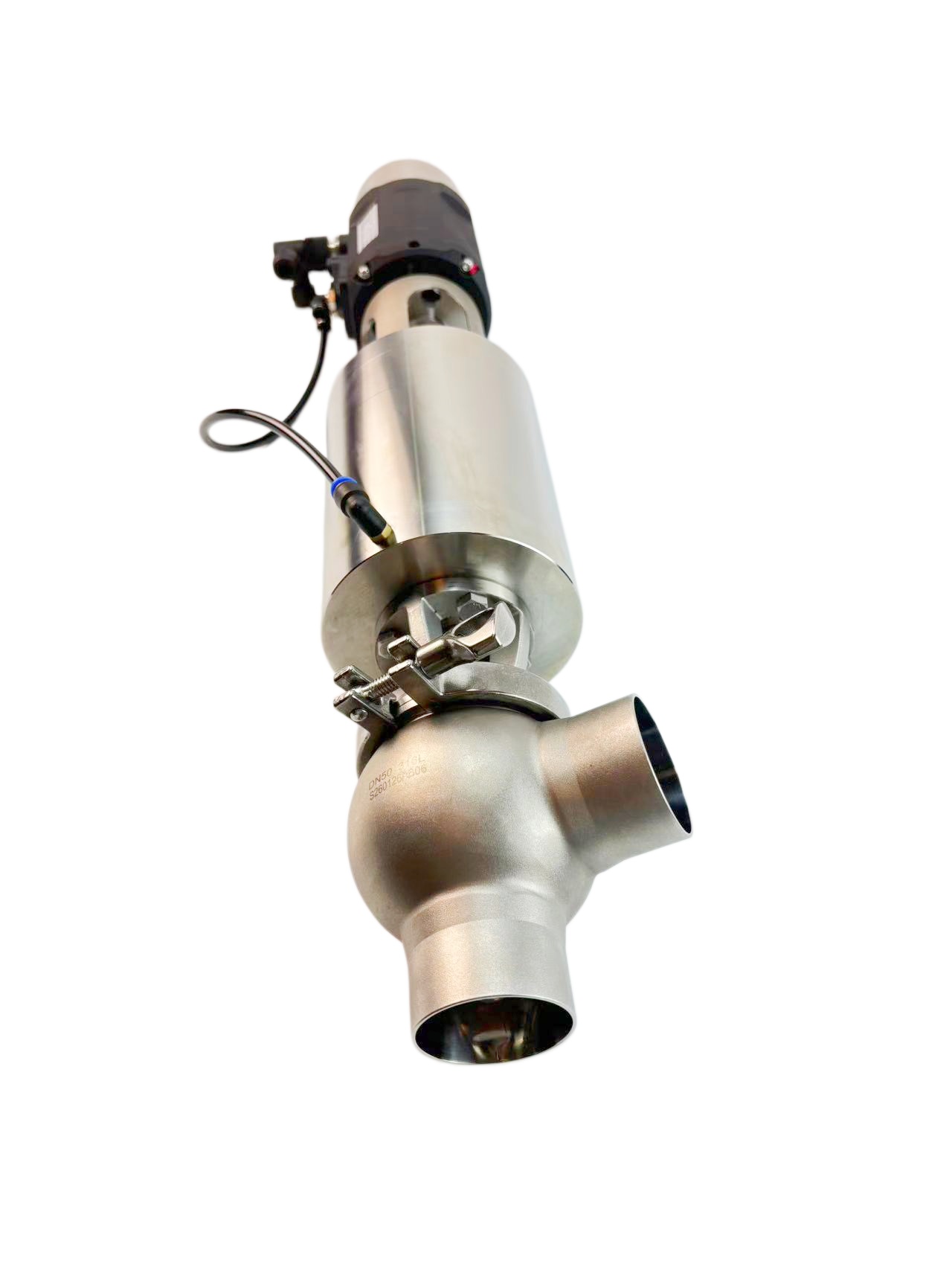

Présentation du produit de la vanne de dérivation pneumatique intelligente de la série FLOW
Spécification
Spécifications techniques
- Matériaux : Les pièces en contact avec le fluide sont en acier inoxydable 316L, tandis que les pièces non en contact avec le fluide utilisent de l'acier inoxydable 304, garantissant ainsi résistance à la corrosion et pureté.
- Options d'étanchéité : Les joints standard sont en FKM, offrant une large plage de températures et une excellente résistance chimique. L'EPDM est également disponible en option, adapté à l'eau chaude, à la vapeur et à divers environnements acides ou alcalins.
- Types de sièges : Disponibles en sièges métalliques (standard, résistant jusqu'à 190 °C) et en sièges souples Tri-Ring (assurant une fermeture plus étanche, résistant jusqu'à 137 °C - 176 °C), garantissant une fermeture positive.

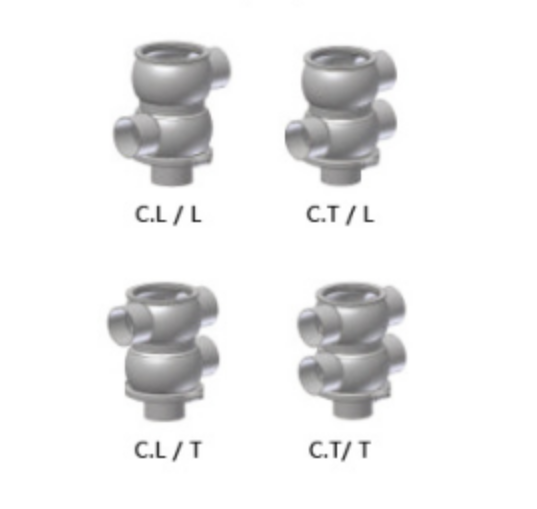

Types de corps
| DN | B | H | K | F | D | Pince M (DIN)/3A |
| DN25/1” | 295 | 50,5 | 90 | 55 | 29x1,5 | 21,5/12,7 |
| DN40 | 301 | 63 | 90 | 65 | 41x1,5 | 21,5/12,7 |
| DN50 | 326 | 76 | 130 | 75 | 53x1,5 | 21,5/12,7 |
| DN65 | 414 | 93 | 195 | 90 | 70x2.0 | 28/12.7 |
| DN80 | 418 | 109 | 195 | 110 | 85x2.0 | 28/12.7 |
| DN100 | 432 | 127 | 195 | 120 | 104x2.0 | 28/15,8 |
Fonctionnalité
Principaux avantages
- Normes sanitaires élevées : Conçue pour répondre aux normes sanitaires 3-A et EHEDG, la structure à étrier ouvert facilite le nettoyage, assurant un fonctionnement sûr dans les processus aseptiques et prévenant efficacement la contamination.
- Contrôle précis du débit : Associée à un positionneur intelligent, cette vanne assure non seulement la commande marche/arrêt, mais aussi une modulation proportionnelle précise. Elle prend en charge plusieurs modes de contrôle pour réguler avec précision le débit (étranglement) ou la pression du système, minimisant ainsi les pertes de produit.
- Haute résistance à la pression et modularité : Le corps de la vanne est usiné dans un bloc d’acier inoxydable 316L, offrant une haute résistance à la pression. Sa conception hautement modulaire permet de combiner 11 types de corps standard, 12 types d’actionneurs et plusieurs têtes de commande afin de répondre à diverses spécifications et exigences de processus.
